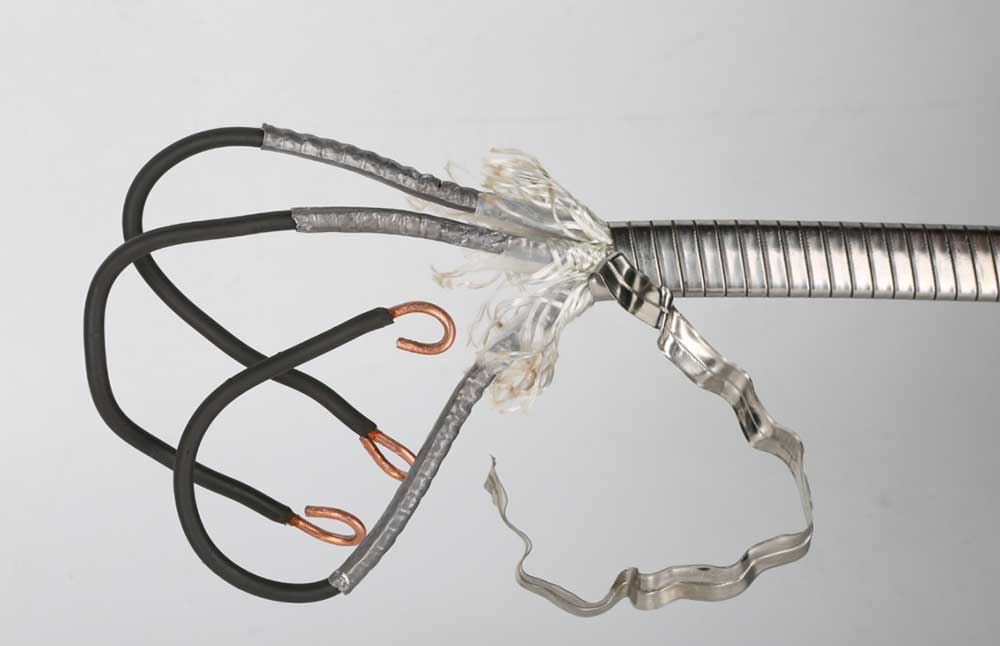

EsteCable de alimentaciónes un cable compatible dedicado para ESP, con un extremo conectado al cable principal y el otro extremo a la caja de conexiones de superficie, lo que proporciona un soporte confiable de transmisión de energía para el equipo. Clasificado por la forma de la sección transversal del conductor, el cable está disponible en dos tipos estructurales: circular y plano. Su estructura de adentro hacia afuera está en el siguiente orden: conductor de cobre redondo sólido (o trenzado), capa aislante, capa de revestimiento, capa trenzada (capa de revestimiento exterior, capa de relleno) y capa protectora de armadura de cinta de acero.
Estándar internacional: ISO 13628, IEEE 1017, IEEE1018, IEEE1019
Estándar nacional: GB/T 16750
Estándar de la industria: API RP 11S1, API RP 11S5, API RP 11S6
Estándar empresarial: AT-ST-008
● Corriente de carga alta
●Resistencia a altas temperaturas
●Instalación fácil y confiable
●Resistencia a la corrosión
| Serie AWG | Área de sección transversal (mm2) | Recuento de núcleos | Número de hilos / Diámetro nominal de un solo hilo (mm) | Clase de tensión nominal (kV) | Temperatura de funcionamiento (℃/℉) |
| AWG7 | 10 | 3 | 1/3.67 | 3、4、5、6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4.62 | ||
| AWG4 | 21 | 3 | 1/5.19 | ||
| AWG2 | 33 | 3 | 1/6.54, 7/2.50 | ||
| AWG1 | 42 | 3 | 1/7.35, 7/2.85 | ||
| AWG0 | 53 | 3 | 1/8.25, 7/3.16 |

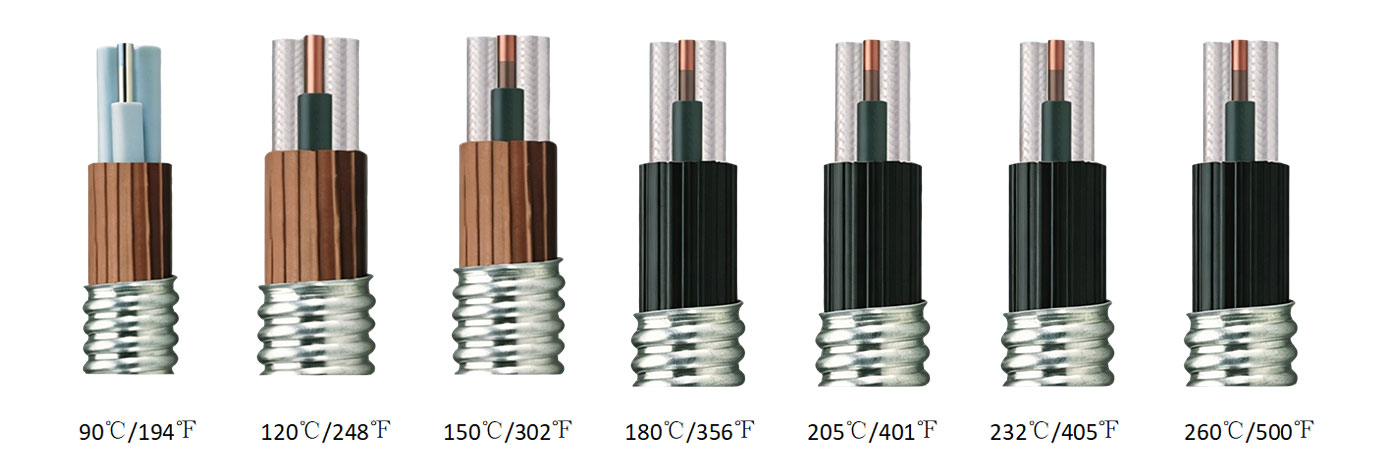

cable redondo
| Código | Explicación | Abreviaturas | Código | Explicación | Abreviaturas |
| Material de la capa de aislamiento | Material de la capa de armadura | ||||
| P | Polipropileno (incluido el polipropileno modificado) | PP(PMP) | - | Cinta de acero galvanizado | IVA |
| E | Caucho de etileno propileno | EPDM | M | Cinta Monel | MAMÁ |
| YJ | Polietileno reticulado | XLPE | X | Cinta de acero inoxidable | SS316 |
| S.M. | Película compuesta de poliimida-F46 + aislamiento combinado de caucho de etileno propileno | PI-FEP/EPDM | |||
| YF | Película compuesta de poliimida-F46 + aislamiento combinado de caucho de perfluoroetileno y propileno | PI-FEP | |||
| Material de la capa de funda | Capa trenzada (capa de relleno) | ||||
| Q | Aleación de plomo | Aleación de Pb | Politetrafluoroetileno | PTFE | |
| E | Caucho de etileno propileno | EPDM | |||
| H | Polietileno clorosulfonado | CSM | Cinta de fibra de aramida | EN POPA | |
| F | Perfluoroetileno Propileno | FEP | Cinta de fibra de nailon | NFT | |
| N | Caucho de nitrilo | NBR | Polipropileno (capa acolchada resistente al aceite) | PÁGINAS | |
| Serie AWG | Dimensión máxima | |||||
| Cable plano (mm×mm) | Cable esférico (mm2) | Cable MLE(mm×mm) | ||||
| 3kV | 6kV | 3kV | 6kV | 3kV | 6kV | |
| AWG7 | - | - | - | - | 11,5×28,5 | 12,5×32 |
| AWG6 | 14,5×37,5 | - | - | - | 11,5×29,5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31,5 | 13,5×35 |
| AWG4 | 16×40 | 17×42,5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18,5×48,5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20,5×53 | 42 | 44 | - | - |
R1: Un cable de bomba sumergible dedicado está diseñado para proporcionar una transmisión de energía confiable en ambientes submarinos. En comparación con los cables eléctricos estándar, presenta un aislamiento impermeable mejorado, una construcción flexible y resistencia a la humedad, lo que permite un funcionamiento estable en pozos profundos, sistemas de alcantarillado y otras aplicaciones sumergidas.
R2: Los cables planos se prefieren en muchas aplicaciones sumergibles porque su estructura compacta requiere menos espacio de instalación y es más fácil de instalar en pozos estrechos o áreas confinadas. El diseño flexible también ayuda a reducir la torsión, la tensión de flexión y los daños mecánicos durante la instalación y el mantenimiento de la bomba.
R3: El cable utiliza materiales aislantes de alta calidad y una funda exterior protectora para evitar la penetración de agua, el envejecimiento y los daños ambientales. Antes de la entrega, cada cable se prueba en cuanto a rendimiento de aislamiento, resistencia al agua y durabilidad mecánica para garantizar un funcionamiento seguro en condiciones exigentes bajo el agua.
R4: Sí. InfobelTaiwánAote Tianjin Pump Co., Ltd. proporciona opciones de personalización que incluyen la longitud del cable, el número de núcleos, las especificaciones del conductor y los materiales de la cubierta exterior. La configuración del cable se puede combinar con diferentes potencias nominales de bomba, profundidades de instalación y entornos operativos.
R5: La selección del cable debe considerar varios factores, incluida la potencia de la bomba, el voltaje nominal, la profundidad de instalación, la temperatura de funcionamiento, la calidad del agua y los requisitos mecánicos. Elegir el tamaño de conductor y la estructura protectora correctos ayuda a garantizar una transmisión de energía eficiente y prolonga la vida útil.
InfobelTaiwánAote Tianjin Pump Co., Ltd. se especializa en soluciones de bombas sumergibles y productos de cables relacionados. Con experiencia práctica en aplicaciones de bombeo submarino, entendemos los requisitos de diferentes sistemas de bomba y proporcionamos configuraciones de cables adecuadas para diversas condiciones de trabajo.
Seleccionamos materiales conductores de alta calidad y sistemas de aislamiento impermeables para garantizar un rendimiento eléctrico estable y durabilidad mecánica. Cada cable se somete a estrictos procedimientos de inspección, incluidas pruebas de aislamiento, pruebas de resistencia al agua y controles de apariencia antes del envío.
Nuestros cables están desarrollados para entornos exigentes donde la flexibilidad, el rendimiento a prueba de agua y la durabilidad son esenciales. La estructura optimizada ayuda a reducir la frecuencia de mantenimiento y proporciona un rendimiento confiable para proyectos de ingeniería y aplicaciones comerciales.
Ofrecemos modelos de cables de alimentación estándar, así como soluciones personalizadas según los requisitos del proyecto. Desde la selección de productos hasta el soporte de instalación, nuestro equipo técnico ayuda a los clientes a elegir las especificaciones de cable adecuadas y mejorar la confiabilidad del sistema.
