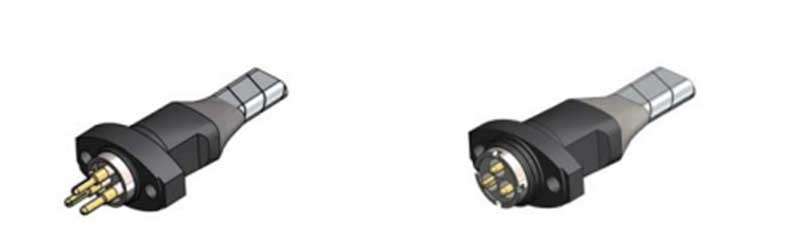

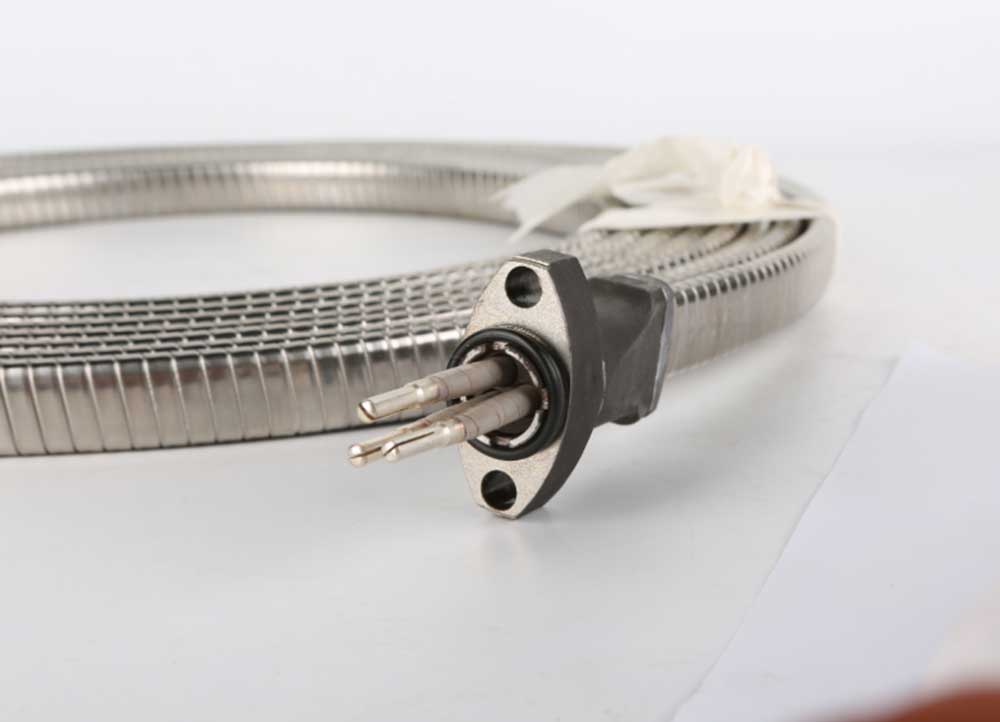

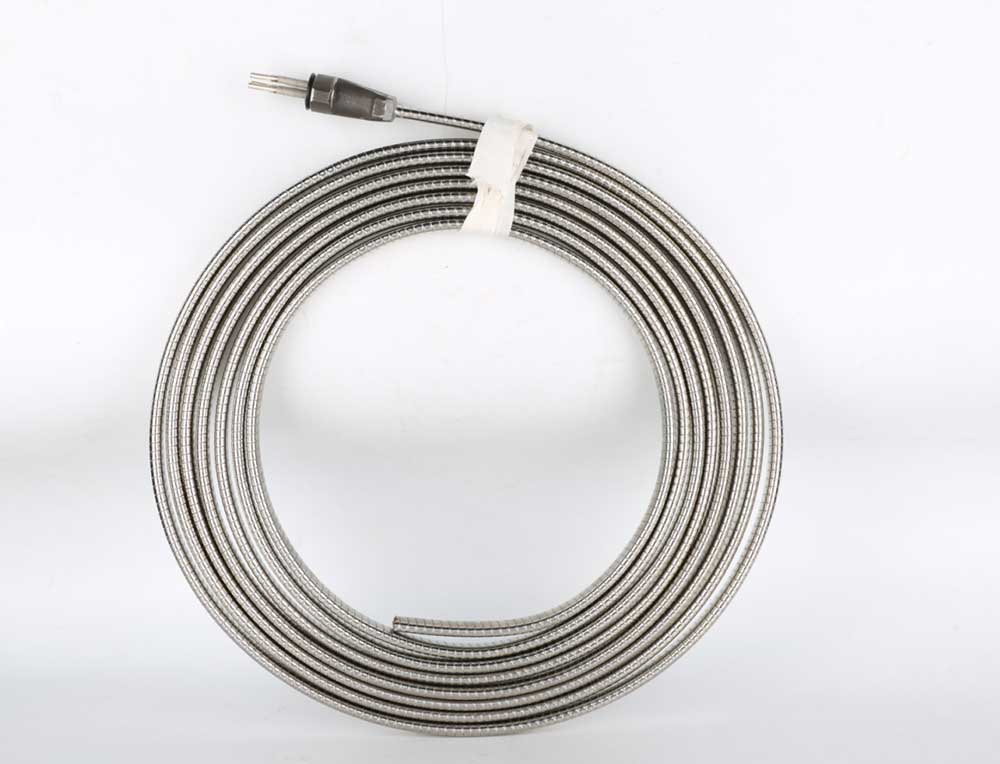

El cable conductor (Cable plano en miniatura, MLE) consta de dos componentes: el cabezal MLE y el cuerpo del cable. Como cable especial específico para bombas eléctricas sumergibles, se utiliza principalmente para encaminar el circuito del motor sumergido hasta la posición situada encima de la salida de la bomba. Este cable está diseñado a medida para este tipo de bombas, ya que la bomba eléctrica sumergible funciona dentro de la carcasa en condiciones de trabajo de espacio limitado, temperatura ambiente alta y carga de corriente intensa. En términos de diseño estructural, el cabezal MLE viene en dos tipos: el tipo enrollado (tipo estándar) y el tipo enchufable (adecuado para construcción rápida).
Estándar internacional: ISO 13628, IEEE 1017, IEEE1018, IEEE1019
Estándar nacional: GB/T 16750
Estándar de la industria: API RP 11S1, API RP 11S5, API RP 11S6
Estándar empresarial: AT-ST-007
●Estructura compacta con pequeñas dimensiones generales.
● Corriente de carga alta
●Resistencia a altas temperaturas
●Instalación fácil y confiable
●Resistencia a la corrosión
| Serie | Especificaciones del cable conductor del motor | (Cinta en MLE) | (Tlug en MLE) | ||
| Serie AWG | Diámetro (mm) | Área de sección transversal (mm2) | |||
| 375 | 7 | 3.67 | 10.6 | √ | √ |
| 456 | 6 | 4.11 | 13.3 | √ | √ |
| 540 | 4 | 5.19 | 21.1 | √ | √ |
| 562 | 4 | 5.19 | 21.1 | √ | √ |
| 738 | 1 | 7.35 | 42.3 | √ | - |
| Serie AWG | Área de sección transversal (mm2) | Recuento de núcleos MLE | Diámetro nominal del cable único MLE (mm) | Clase de tensión nominal MLE (kV) | Temperatura de funcionamiento MLE (℃/℉) |
| AWG7 | 10 | 3 | 3.67 | 3、4、5、6 | 150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 4.12 | ||
| AWG5 | 16 | 3 | 4.62 | ||
| AWG4 | 21 | 3 | 5.19 | ||
| AWG2 | 33 | 3 | 6.54 | ||
| AWG1 | 42 | 3 | 7.35 |
| Nombre del componente | Materiales estándar | Materiales opcionales |
| Jefe MLE | ||
| sujetadores | Ajuste en S | M-Trim |
| Carcasa del cabezal MLE | HT200 | SS |
| Componentes de caucho | FPM | HSN, AFLAS |
| MLE | ||

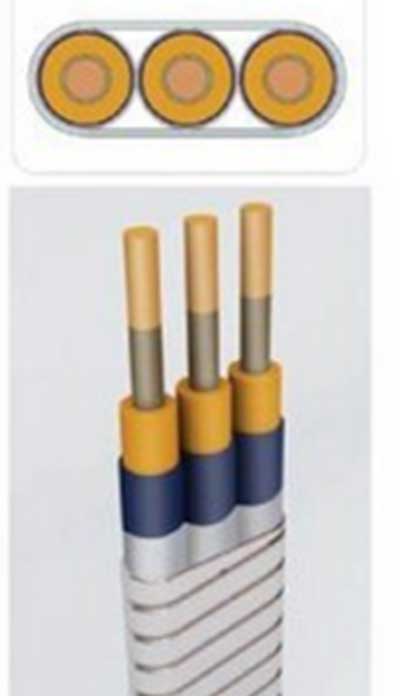

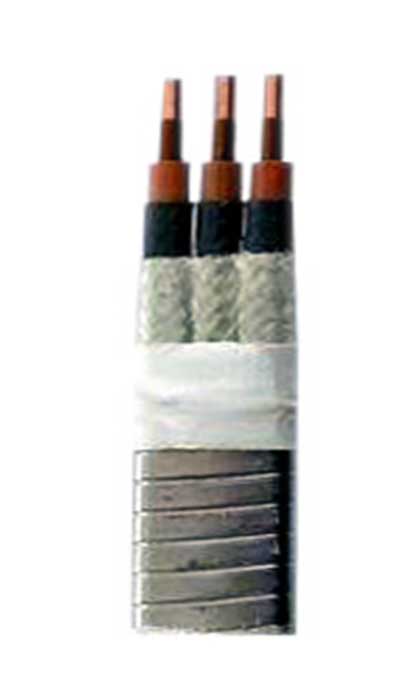

| Aislamiento primario | PI-FEP+FC | PI-FEP+EPDMPI-FEP+PFA |
| Chaqueta | FC | Pb |
| Trenza | Trenzado de fibra de nailon | Cinta de PTFE/Trenza de fibra de nailonCinta de PTFE/Trenza de fibra de aramida |
| Armadura | Tira de acero inoxidable | Tira de acero galvanizado, tira de Monel |
A1: El cable plano MLE es un cable sumergible impermeable profesional, especialmente diseñado para bombas sumergibles. Se utiliza para el suministro de energía submarina de bombas de pozos profundos y bombas de aguas residuales, adecuado para condiciones de trabajo submarinas a largo plazo.
A2: El cable plano MLE presenta una estructura plana delgada y flexible. Pasa fácilmente a través de tuberías de pozos angostas, evita torsiones y daños por extrusión, ahorra espacio de instalación y es más adecuado para operaciones de elevación y descenso de bombas.
R3: Sí. Adopta una funda impermeable de caucho de alta calidad y una capa de aislamiento sin costuras, alcanzando el grado de impermeabilidad total IP68. Tiene un excelente rendimiento antienvejecimiento, anticorrosión y a prueba de humedad para un uso estable bajo el agua a largo plazo.
R4: Sí. Admitimos longitudes de cable personalizadas, especificaciones de núcleo de 2/3/4 y cubiertas especiales resistentes al desgaste o a la corrosión para adaptarse a diferentes potencias de bombas y requisitos del proyecto.
1. Fuerza profesional de fábrica:InfobelTaiwánAote Tianjin Pump Co., Ltd. es un fabricante profesional de bombas y motores de apoyo con años de experiencia en producción y I+D. Desarrollamos y producimos de forma independiente motores MLE de alta calidad con tecnología de producción madura y calidad de producto estable.
2. Fabricante personalizado profesional:InfobelTaiwánAote Tianjin Pump Co., Ltd. se especializa en la producción de cables planos sumergibles de soporte MLE. Con una rica experiencia en la industria, brindamos soluciones de cables dedicados para todo tipo de bombas sumergibles.
3. Garantía de calidad confiable:Todos los cables MLE utilizan núcleos de cobre de alta pureza y materiales impermeables de primera calidad. Cada cable pasa estrictas pruebas de inmersión en agua, aislamiento y envejecimiento antes de la entrega, lo que garantiza un funcionamiento estable y seguro.
4. Alta rentabilidad:Nuestros cables planos MLE presentan una fuerte resistencia a la tracción y una larga vida útil. Reducen en gran medida los costos posteriores de reemplazo y mantenimiento, ideales para uso comercial y de ingeniería a largo plazo.
5. Entrega rápida y soporte total:Disponemos de stock suficiente para modelos estándar para permitir una entrega rápida. También brindamos orientación de instalación profesional y soporte técnico postventa rápido para todos los clientes.
