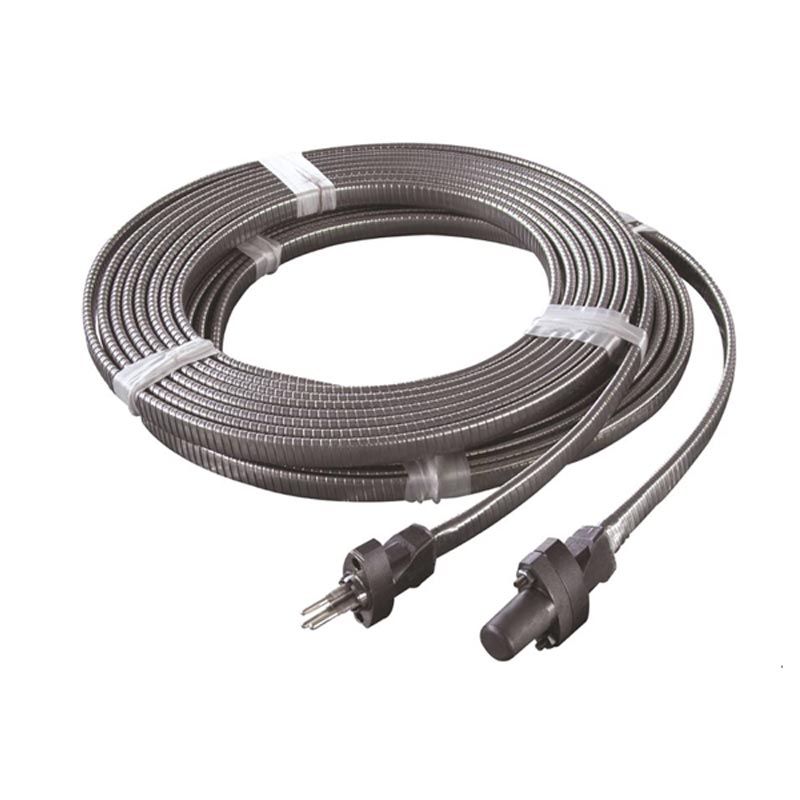

API Standard MLE es un cable blindado plano especializado diseñado para sitios de pozos petroleros en tierra y soporte en alta mar. plataformas. Presenta una estructura plana paralela de múltiples núcleos y está equipada con cinta de acero entrelazada galvanizada. Armadura (0,3 mm de espesor, superposición ≥90%), resistiendo eficazmente impactos, aplastamientos y daños por roedores durante el campo. operaciones.
En comparación con los cables blindados redondos tradicionales, su forma plana y compacta ahorra ≥30 % de espacio de cableado, especialmente adecuado para espacios libres de equipos de hasta 15 mm y zanjas de cables poco profundas con espacio limitado. El conductor es Hecho de alambre trenzado de cobre suave estañado y el aislamiento es polietileno reticulado XLPE, con resistencia al aceite. Cumple con las normas ASTM D471.
Todos los productos se someten a una rigurosa inspección de proceso completo de acuerdo con los requisitos API. Nuestro almacén mantiene un stock de más de 5000 metros para respaldar las necesidades de despliegue de emergencia en operaciones de perforación y fracturación.
| Artículo | Especificación |
| Nombre del producto | Mini cable blindado plano MLE estándar API |
| Tipo de cable | Mini Cable Blindado Plano |
| Aislamiento | XLPE resistente al aceite |
| Armadura | Cinta de acero entrelazada galvanizada |
| Configuración central | Personalizado (de 2 a 12 núcleos disponibles) |
| Tamaño del conductor | Personalizado según los requisitos del proyecto |
| Tensión nominal | Personalizado según la aplicación |
| Radio de curvatura mínimo | Dependiendo de la estructura del cable |
| Instalación | Aplicaciones en movimiento fijo o continuo |
| Resistencia a las llamas | Disponible bajo petición |
| Resistencia química | Aceite, Lodo, Salmuera, Fluido de Perforación, Fluido Hidráulico |
| Resistencia a los rayos UV | Sí |
| OEM y ODM | Apoyado |
Utiliza conductores de cobre blando estañados de alta pureza con una estructura finamente trenzada que soporta ≥10 millones de ciclos de curvatura (probado según la norma ISO 1456, el radio de curvatura es 8 veces el diámetro exterior del cable).
Una capa aislante de polietileno reticulado XLPE resistente al aceite (según la norma ASTM D471, se puede sumergir en petróleo crudo, salmuera y fluido de fracturamiento durante períodos prolongados) protege cada núcleo.
El cable emplea una doble estructura de protección:
Primera capa: Armadura de cinta de acero galvanizada entrelazada
Segunda capa: funda exterior resistente a la abrasión
Nuestro taller de producción está equipado con líneas de producción de cableado plano y armaduras entrelazadas totalmente automatizadas. En cada etapa de fabricación se implementa la medición del diámetro por láser en tiempo real y la detección de chispas. Cada lote de productos terminados debe pasar 12 puntos de control de inspección obligatorios antes de salir de fábrica.
API Standard MLE, verificado por laboratorios externos, posee las siguientes cinco ventajas de rendimiento principales:
1. Estructura plana que ahorra espacio: con una relación de aspecto de hasta 5:1, el diseño plano ahorra ≥30% de espacio de instalación en comparación con cables redondos de la misma sección transversal del conductor, lo que permite la instalación en espacios entre equipos de hasta 15 mm.
2. Protección mecánica superior: la armadura de cinta de acero entrelazada que cumple con los estándares API protege eficazmente contra impactos, aplastamientos y daños por roedores.
3. Vida de flexión extendida: la combinación de conductores de cobre estañado finamente trenzados y una funda flexible soporta ≥10 millones de ciclos de flexión en un radio de flexión de 8 veces el diámetro exterior del cable, verificado mediante pruebas de fatiga por flexión ISO 1456.
4. Resistencia química y a la corrosión: el aislamiento y la funda XLPE se han sometido a una prueba de inmersión continua de 72 horas.
5. Blindaje contra interferencias electromagnéticas: la capa de armadura de tiras de acero proporciona ≥85% de efectividad de blindaje electromagnético, adaptándose al complejo entorno electromagnético de los campos petroleros.
API Standard MLE se implementa en una amplia gama de operaciones de campos de petróleo y gas, que incluyen:
| Solicitud | Configuración típica | Requisito clave |
| Cadena de arrastre del carro maderero | 4×2,5mm² + señales | Alta vida flexible, blindaje EMI |
| Control de automatización de boca de pozo | 8-12×1,0 mm² | Espacio estrecho, resistencia al aceite. |
| Colocación enterrada en zanjas poco profundas | 4-6×2,5 mm² | Resistencia al aplastamiento, protección contra roedores. |
| Control auxiliar costa afuera | 4-12×1,5 mm² | Resistencia a la corrosión por niebla salina |
| Líneas móviles de unidades de fracturación | 3×4mm² + 2×2,5mm² | Resistencia a la abrasión, bobinado frecuente. |
| Líneas de instrumentación y señal | 4-8×0,75 mm² | Señal estable, baja capacitancia |
Se fabrica bajo un estricto sistema de gestión de calidad, cumpliendo los siguientes estándares:
1.Especificación API 7-2
2.API Q1
3.ISO 9001:2015
4.CEI 60092
Nuestra fábrica se somete a auditorías anuales por parte de agencias de auditoría externas. Informes de prueba de SGS e inspección de fábrica. Se pueden proporcionar certificados para cada lote de productos a pedido. Todo el proceso, desde las materias primas (cobre varillas) hasta los cables terminados, es rastreable.
| ¿Por qué elegirnos? | Evidencia |
| Fabricante certificado API | Certificación API Spec 7-2 y API Q1. Las auditorías anuales de terceros garantizan el cumplimiento continuo. |
| Experiencia probada en el campo | Suministrado a más de 15 proyectos petroleros en China, Medio Oriente y el Sudeste Asiático desde 2020. Cero reclamaciones por responsabilidad del producto hasta la fecha. |
| Control de calidad riguroso | 12 puntos de control de inspección obligatorios por lote. Informes de prueba de SGS y certificados de fábrica proporcionados con cada envío. |
| Capacidad de suministro flexible | Más de 5000 m de inventario spot + 3 líneas de producción API MLE dedicadas = suministro estable para licitaciones a gran escala. |
| Soporte técnico de un solo golpe | Se incluyen coincidencia de parámetros de preventa, orientación de instalación y análisis de fallas posventa. directo Soporte de ingeniero de fábrica disponible mediante videollamada. |
Se utiliza principalmente en sistemas de registro de yacimientos petrolíferos, equipos de control de cabezales de pozo, unidades de cableado, circuitos de instrumentación y otras aplicaciones que requieren un cable plano compacto y protegido mecánicamente. es especialmente indicado para instalaciones con espacio limitado y movimiento frecuente de cables.
A diferencia de los cables planos estándar, nuestro producto presenta una armadura de acero entrelazado galvanizado y una cubierta resistente al aceite. Chaqueta exterior para una mayor protección contra aplastamiento, abrasión, impacto y entornos hostiles en campos petrolíferos. su La construcción está diseñada para aplicaciones industriales exigentes donde la confiabilidad a largo plazo es crítica.
Sí. El cable utiliza conductores flexibles de cobre estañado Clase 5 y una estructura plana reforzada, lo que lo hace Adecuado para aplicaciones que implican dobleces repetidos, carretes de cable, cadenas de arrastre y equipos móviles para yacimientos petrolíferos.
Sí. El cable está diseñado para instalaciones tanto en tierra como en alta mar. Su chaqueta proporciona una excelente resistencia al aceite, la humedad, la exposición a los rayos UV, los fluidos de perforación y los productos químicos industriales comunes, lo que garantiza una confiabilidad rendimiento en entornos hostiles.
Ofrecemos tamaños de conductores, números de núcleos y dimensiones de cables personalizados según los requisitos del proyecto. Nuestro El equipo de ingeniería puede recomendar la configuración más adecuada según el voltaje, la corriente y la instalación. condiciones y requisitos de aplicación.
Sí. OEM y servicios de fabricación personalizados están disponibles, incluido el tamaño del conductor, la cantidad de núcleos y el aislamiento. material, tipo de armadura, material de la cubierta exterior, longitud del cable, color e identificación específica del cliente.
Cada cable se somete a una exhaustiva inspección de calidad antes de la entrega. Las pruebas típicas incluyen resistencia del conductor, resistencia de aislamiento, pruebas de resistencia a alto voltaje, inspección dimensional, inspección de integridad de armadura, flexión evaluación del desempeño e inspección visual de calidad.
