La bomba eléctrica sumergible para petróleo es un sistema de elevación artificial de fondo de pozo diseñado para petróleo crudo continuo. producción en pozos profundos, plataformas marinas y condiciones complejas de yacimientos. Integra un alto rendimiento Motor sumergible, bomba centrífuga multietapa, sistema de protección resistente al gas y arena y sellado confiable. Estructura para proporcionar un rendimiento estable de elevación de aceite.
Diseñado para pozos con alto corte de agua, campos petrolíferos maduros, producción en alta mar y entornos de yacimientos desafiantes, el El sistema ESP de aceite ayuda a los operadores a mejorar la eficiencia de la producción, reducir la frecuencia de reparación y reducir los costos a largo plazo. costos de operación.
Con múltiples diámetros de bomba, configuraciones de energía y opciones de materiales disponibles, se puede personalizar según profundidad del pozo, características del fluido, temperatura y requisitos de producción.
Una bomba eléctrica sumergible para aceite funciona convirtiendo la energía eléctrica en potencia de elevación hidráulica dentro del aceite bueno.
El sistema consta principalmente de:
• Motor sumergible
• Sección protectora
• Sistema de admisión
• Bomba centrífuga multietapa
• Componentes de manejo de gas
• Sistema de cables de alimentación
Durante el funcionamiento, el motor impulsa múltiples impulsores a alta velocidad. Cada etapa del impulsor aumenta la presión del fluido. mediante la fuerza centrífuga. Después de pasar por cientos de etapas de bombeo, la mezcla de petróleo crudo gana suficiente presión para superar la presión del yacimiento, la profundidad del pozo y la resistencia de la tubería antes de llegar a la superficie.
La estructura completamente sumergida permite la operación continua bajo condiciones subterráneas de alta presión mientras protege componentes internos de petróleo, gas, agua y sustancias corrosivas.
El motor de alta eficiencia proporciona potencia motriz estable para una operación de fondo de pozo a largo plazo.
Características:
Alto rendimiento de aislamiento
Capacidad de funcionamiento en servicio continuo
Control de temperatura estable
Configuración de voltaje adaptable
La sección de la bomba está diseñada con múltiples etapas de impulsor y difusor.
Ventajas:
Alta capacidad de elevación
Salida de flujo estable
Eficiencia hidráulica optimizada
Pérdida de energía reducida
El protector aísla el motor de los fluidos del pozo.
Funciones:
Previene la penetración de aceite y agua.
Equilibra la presión interna y externa.
Prolonga la vida útil del motor
Los cables especiales resistentes al aceite proporcionan una transmisión de potencia confiable en condiciones de alta temperatura y alta presión. ambientes.
| Parámetro | Especificación |
| Tipo de producto | Bomba Eléctrica Sumergible (ESP) |
| Solicitud | Levantamiento artificial de petróleo crudo |
| Estructura de la bomba | Bomba centrífuga multietapa |
| Posición de instalación | Instalación sumergida en fondo de pozo |
| Pozos aplicables | Pozos petroleros terrestres y marinos |
| Diámetro de la bomba | Serie 400 / 538 / 540/ 675/ 875 |
| Capacidad de flujo | Personalizado según los requisitos de producción. |
| Altura de elevación | Personalizado según la profundidad del pozo. |
| Potencia del motor | Configuración personalizada |
| Temperatura de trabajo | Personalizado para las condiciones del yacimiento |
| Medio | Petróleo crudo, mezcla agua-petróleo, mezcla gas-líquido |
| Opciones de materiales | Acero aleado, acero inoxidable, materiales resistentes a la corrosión. |
Los parámetros técnicos se pueden personalizar según las condiciones específicas del yacimiento petrolífero.
• Desarrollo de Yacimientos Petrolíferos Onshore: La Bomba Eléctrica Sumergible para Petróleo es perfectamente aplicable al petróleo convencional pozos, yacimientos de petróleo de baja presión y pozos de desarrollo con inundación de agua, que brindan un levantamiento diario estable de petróleo crudo y satisfacer las necesidades de producción continua a largo plazo de los yacimientos petrolíferos terrestres.
• Producción de petróleo y gas en alta mar: adaptable a pozos angostos en alta mar y a duras condiciones de trabajo marino. presenta una estructura compacta y una baja tasa de fallas para reducir los costos de operación y mantenimiento en alta mar.
• Operación de Yacimiento Especial: Aplicable a pozos de petróleo con alto corte de agua, ligeramente corrosivos y abrasivos, así como Pozos de petróleo geotérmicos, que respaldan el levantamiento de fluidos seguro y eficiente en condiciones de trabajo complejas.
• Estimulación y restauración de pozos petroleros: ideal para pozos petrolíferos agotados y de bajo rendimiento, ya que mejora eficazmente el fluido. eficiencia de entrega y reactivación de la capacidad de producción de yacimientos petrolíferos envejecidos.
• Diseño estructural: La bomba eléctrica sumergible para aceite adopta una apariencia ordenada y compacta con múltiples Diámetros exteriores opcionales, que pueden coincidir perfectamente con diferentes tamaños de pozo y adaptarse a varios tipos de petróleo. pozos.
• Alta eficiencia de elevación: la estructura hidráulica multietapa optimizada ofrece un aumento de presión estable y un gran flujo tasa, logrando un levantamiento continuo de petróleo crudo de alta eficiencia.
• Excelente adaptabilidad ambiental: Equipado con estructuras protectoras y de sellado de primera calidad, resistentes a la corrosión. y abrasión de medios mixtos de petróleo, gas y agua en el fondo del pozo.
• Bajo costo de operación: Presenta bajo consumo de energía, operación estable y baja tasa de fallas, lo que reduce en gran medida mantenimiento manual y pérdidas por parada de campo.
• Larga vida útil: el conjunto calibrado en fábrica y el diseño de soporte de alta carga mejoran la estabilidad estructural general y ampliar el ciclo de funcionamiento del equipo.
• Serie 400: Modelo universal clásico con tamaño compacto, adecuado para pozos petroleros convencionales de pequeño diámetro. presenta un rendimiento estable y rentabilidad para la producción general de yacimientos petrolíferos.
• Serie 538/540: Combina con sistemas de despliegue de tubería flexible, aplicables a pozos petroleros de diámetro mediano y grande. soporta escenarios de trabajo de alto flujo y gran elevación.
• Rendimiento superior contra fallas: cojinete de empuje de alta carga y estructura de protección completamente sellada de manera efectiva resistir el impacto del fondo del pozo, lo que reduce la tasa de fallas del equipo y la frecuencia de las reparaciones.
• Ahorro de energía y operación eficiente: el modelado de dinámica de fluidos optimizado reduce la pérdida hidráulica y reduce consumo de energía a largo plazo y costos operativos generales de los yacimientos petrolíferos.
• Gran personalización: hay disponibles múltiples especificaciones y configuraciones de materiales para hacer frente a sustancias corrosivas, Condiciones de trabajo especiales abrasivas y de alta temperatura.
• Bajo costo total de propiedad: la larga vida útil, la mínima demanda de mantenimiento y la alta estabilidad operativa brindan beneficios económicos sostenidos para las empresas petroleras.
Elegir el modelo ESP correcto requiere la evaluación de varias condiciones del pozo petrolero.
Los pozos de mayor producción requieren:
Mayor diámetro de bomba
Mayor capacidad de flujo
Etapas hidráulicas optimizadas
Los pozos profundos requieren:
Mayor capacidad de cabeza
Más etapas de bomba
Estructura mecánica más fuerte
Los factores importantes incluyen:
Porcentaje de corte de agua
Contenido de gas
Concentración de arena
Nivel de corrosión
Viscosidad del petróleo crudo
Los pozos de alta temperatura requieren:
Aislamiento de motor de alta temperatura
Materiales resistentes al calor
Diseño de refrigeración mejorado
• Inspección de Materias Primas: Todos los materiales del núcleo, incluido el eje de aleación y los accesorios anticorrosión, se someten a estrictas pruebas. pruebas de componentes para garantizar el cumplimiento de los estándares de fondo de pozo de yacimientos petrolíferos.
• Fabricación de precisión: adopta optimización de dinámica de fluidos computacional y procesamiento de precisión CNC para garantizan una combinación precisa de impulsores, difusores y piezas estructurales.
• Pruebas de rendimiento en fábrica: cada unidad pasa la prueba de presión de flujo total, la prueba de funcionamiento a largo plazo y el sellado. Prueba de rendimiento antes de la entrega para verificar la estabilidad y confiabilidad.
• Ensamblaje estandarizado: implementa un proceso unificado de ensamblaje de compresión y calibración de fábrica para evitar el manejo manual. errores de montaje y garantizar una calidad constante del producto.

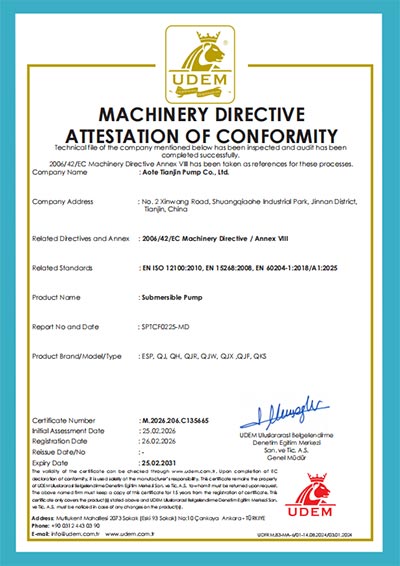

• Certificación de calidad completa: Cumple con las especificaciones internacionales de la industria petrolera, con trazabilidad Registros de producción y pruebas de todos los productos.
• Orientación de aplicación: La bomba eléctrica sumergible para petróleo está diseñada profesionalmente para petróleo en el fondo del pozo. levantamiento, adaptación a medios mixtos petróleo-gas-agua; Las bombas sumergibles ordinarias son principalmente para agua limpia y Suministro de agua industrial convencional, no apto para medios corrosivos aceitosos.
• Resistencia estructural: Oil ESP presenta un diseño estructural anticorrosión y de alta presión para soportar condiciones extremas. presión y temperatura del fondo del pozo; Las bombas sumergibles ordinarias tienen baja resistencia estructural y medio pobre. adaptabilidad.
• Estabilidad operativa: Oil ESP respalda la operación ininterrumpida a largo plazo las 24 horas del día, los 7 días de la semana; sumergible ordinario Las bombas no están diseñadas para un funcionamiento continuo de ciclo largo y alta carga y son propensas a fallar.
• Parámetros de rendimiento: Oil ESP logra una elevación ultra alta y un gran flujo para la elevación profunda de depósitos de petróleo; ordinario Las bombas sumergibles tienen elevación y flujo limitados, por lo que no satisfacen las demandas de producción de pozos profundos.
• Rendimiento de protección: Equipado con sellado de fondo de pozo profesional y protección antiabrasión; ordinario Las bombas sumergibles tienen estructuras de sellado simples y no pueden resistir la corrosión y abrasión del fondo del pozo.
Un ESP es un sistema de elevación artificial que se utiliza para aumentar la producción de petróleo crudo extrayendo petróleo de pozos profundos donde La presión del yacimiento natural es insuficiente.
Los sistemas ESP de petróleo están diseñados para pozos de petróleo de alta presión y mezclas de petróleo y agua, mientras que las bombas sumergibles ordinarias están diseñados principalmente para aplicaciones de bombeo de agua.
La selección depende de la profundidad del pozo, la tasa de producción, las propiedades del fluido, la temperatura, el diámetro del revestimiento y el funcionamiento. condiciones.
Sí. Los sistemas ESP se utilizan comúnmente en yacimientos petrolíferos maduros con condiciones de producción de alto corte de agua.
La vida útil depende de las condiciones de funcionamiento, la selección de materiales, la calidad de la instalación y la gestión del mantenimiento.
Sí. El diámetro de la bomba, la potencia del motor, los materiales y las etapas hidráulicas se pueden personalizar según el pozo específico. requisitos.
Las pruebas típicas incluyen pruebas de rendimiento hidráulico, pruebas de aislamiento, pruebas de sellado y verificación de ensamblaje.
Sí. La estructura compacta y los ciclos operativos largos hacen que los sistemas ESP sean adecuados para aplicaciones de producción de petróleo en alta mar.
