Abstracto:A medida que el desarrollo mundial del petróleo y el gas se extiende a yacimientos más profundos y complejos, la bomba eléctrica sumergible (ESP) se ha convertido en una tecnología central de elevación artificial. Basado en los datos de campo de AOTE PUMP en aplicaciones de alta temperatura (260 °C), pozos profundos (3000 m) y alto corte de agua, este informe técnico analiza sistemáticamente la arquitectura del sistema ESP, la lógica de selección, el control de calidad y las tendencias emergentes, ofreciendo una guía práctica y detallada para ingenieros y gerentes de producción.
La industria mundial del petróleo y el gas enfrenta el doble desafío del deterioro de las reservas y la transición hacia una economía baja en carbono. Los nuevos descubrimientos se localizan cada vez más en aguas profundas, formaciones ultraprofundas y regiones polares, donde los métodos de extracción convencionales suelen ser inadecuados. Mientras tanto, los campos maduros experimentan cortes de agua cada vez mayores, lo que exige mayor estabilidad y eficiencia energética de los equipos de elevación.Bombas Eléctricas Sumergibles (ESP)– con su alta capacidad, gran altura, pequeña superficie y fácil automatización – representan aproximadamente el 30% del mercado mundial de levantamiento artificial y más del 50% en plataformas marinas y pozos altamente desviados.
Durante las últimas dos décadas, la industria ESP de China ha construido una cadena de valor completa desde la investigación y el desarrollo de materiales hasta la integración de sistemas y el control inteligente. Los fabricantes líderes como AOTE PUMP están remodelando el panorama global de ESP de alta gama conTolerancia a una temperatura de 260 °C, profundidad de funcionamiento de 3000 m y mejoras generales de eficiencia del 12 al 18 %.

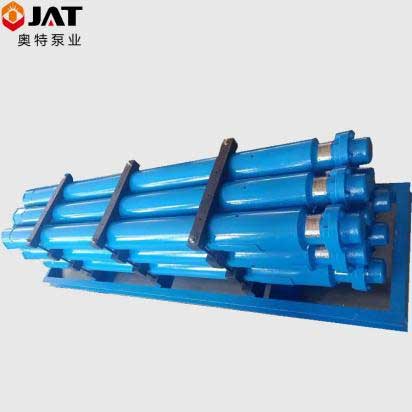

Un sistema ESP completo consta de tres módulos principales:Equipos de control de superficie, unidades de fondo de pozo y sistemas de monitoreo y transmisión de energía.. La unidad de fondo de pozo consta de una bomba centrífuga multietapa, un protector, un separador y un motor sumergible en serie. Las configuraciones típicas se muestran a continuación:
| No. | Equipo | Requerido | Función principal |
|---|---|---|---|
| 1 | Transformador elevador de frecuencia variable | Requerido | Aumenta el voltaje superficial al nivel requerido por el motor. |
| 2 | Variador de frecuencia LV (con filtro sinusoidal) | Requerido | Protección de arranque/parada, control de velocidad, monitoreo de condición |
| 3 | Válvula de retención/válvula de drenaje | Requerido / Opcional | Evita daños por reflujo y golpes de ariete durante el apagado |
| 4 | Bomba centrífuga multietapa (series 400/538/562/675) | Requerido | Aumento de presión paso a paso; Proporciona la altura y el flujo requeridos. |
| 5 | Manipulador/Separador de Gas | Opcional / Requerido | Reduce los efectos del gas libre; Previene el bloqueo de gas y la cavitación. |
| 6 | Protector (sello multietapa + vejiga) | Requerido | Ecualización de presión, transmisión de par, soporte de carga axial, reposición de aceite |
| 7 | Motor sumergible (serie 375/456/540/738) | Requerido | Convierte energía eléctrica en mecánica para impulsar la bomba. |
| 8 | Sensor de fondo de pozo (P/T/V/Aislamiento) | Opcional | Monitoreo en tiempo real de la presión de admisión, temperatura, vibración, aislamiento, etc. |
Para pozos geotérmicos y de recuperación térmica de petróleo pesado (temperatura de fondo del pozo >200°C),BOMBA DE AOTEempleaSistemas de aislamiento Clase H, cojinetes de empuje cerámicos e impulsores/difusores de aleación de alta temperatura, asegurando un funcionamiento estable a 260°C. Además, a través de una conexión en serie de varias etapas y cojinetes de empuje de carga pesada, el sistema lograalturas unitarias superiores a 3.000 m, satisfaciendo las demandas de extracción de alto volumen de pozos profundos.
La selección incorrecta es la causa principal de una vida útil más corta del ESP y un mayor consumo de energía. AOTE PUMP sigue un“equipo-yacimiento-pozo”Filosofía de selección integrada, sustentada en el siguiente marco de decisión cuantitativa:
Pozos de alto caudal → diámetros de bomba más grandes (series 538/562/675) + más etapas para lograr un alto flujo; Los pozos de baja tasa pueden utilizar la serie 400 para ahorrar energía.
Cada 500 m de profundidad adicional requiere entre 5 y 8 etapas más; Los pozos profundos (>2500 m) se benefician de pozos de alta resistencia y múltiples protectores en serie.
Alto contenido de arena → revestimientos resistentes al desgaste/carburo cementado; alto GOR → separador de gas; alta corrosividad → Monel/acero inoxidable dúplex.
Seleccione el diámetro exterior de la bomba según el diámetro interior mínimo de la carcasa (p. ej., carcasa de 4½" → serie 338/375). Los pozos de alta temperatura requieren refrigeración del motor y verificación de aislamiento por separado.
BOMBA DE AOTE extiende la gestión de calidad a lo largo de todo el ciclo de vida, desde materias primas, mecanizado, ensamblaje, pruebas hasta servicio de campo. Los puntos de control clave incluyen:
Adecuado para depósitos de inundación de agua y de baja permeabilidad, que proporciona elevación continua a largo plazo con una vida útil de más de 3 años.
Diseño compacto y resistente a la corrosión, adaptado a ambientes húmedos y dinámicos, reduciendo significativamente la frecuencia de intervenciones en alta mar.
Sistema de aislamiento de 260 °C con cojinetes cerámicos, que ofrece >12 000 horas de funcionamiento sin problemas en proyectos geotérmicos profundos.
La tecnología ESP está convergiendo rápidamente con los gemelos digitales y la informática de punta. AOTE PUMP ha lanzado el“ESP i‑Sense”plataforma de monitoreo inteligente, que predice la eficiencia de la bomba en tiempo real, diagnostica vibraciones anormales y se coordina con los VFD para optimizar la frecuencia de operación, logrando ahorros de energía del 8 al 15 %. Según la agenda de “carbono dual”, los sistemas BES duraderos y de alta eficiencia seguirán siendo una piedra angular para mejorar la productividad de los yacimientos petrolíferos y reducir las emisiones.
📌 Este informe técnico se compila a partir de datos reales del proyecto de AOTE PUMP e información de la industria disponible públicamente. Para soporte de selección o para solicitar el documento completo, comuníquese con nuestro equipo técnico a través del sitio web oficial.
