Bomba sumergible eléctrica para pozo petrolero

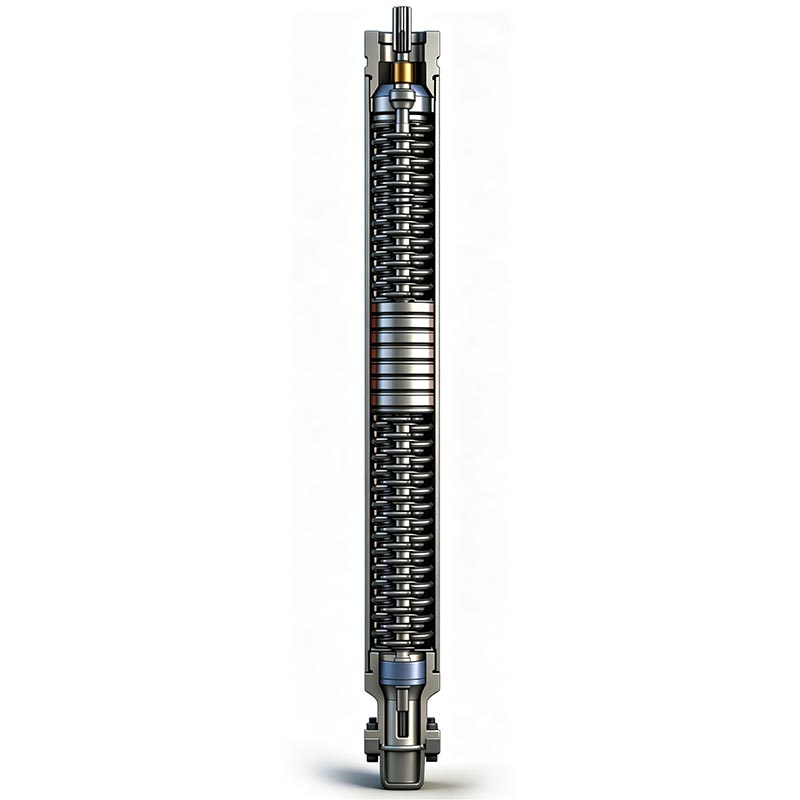

Una bomba eléctrica sumergible (ESP) es un dispositivo de elevación artificial de fondo de pozo que se utiliza para mejorar la productividad de los pozos petroleros. es Se utiliza principalmente en pozos de petróleo de profundidad media, pozos de petróleo con alto corte de agua, pozos de petróleo pesado y pozos de producción en alta mar. campos petroleros. El sistema consta de componentes centrales como un motor sumergible, un protector, un separador de gas y líquido, y una bomba centrífuga multietapa. El motor impulsa la unidad de bomba para que gire a alta velocidad, levantando continuamente petróleo crudo desde el pozo hasta la superficie.

En comparación con los métodos tradicionales de recuperación mecánica de aceite, los ESP ofrecen ventajas como un amplio rango de desplazamiento, adaptabilidad a entornos de pozos profundos, huella de superficie más pequeña y fuerte capacidad de operación continua. ellos Se puede personalizar según la profundidad del pozo, el tamaño de la carcasa, la viscosidad del petróleo crudo, el contenido de gas y el ambiente corrosivo. proporcionando una solución de levantamiento artificial confiable para una producción estable a largo plazo en yacimientos petrolíferos.

Principio de funcionamiento del producto

El sistema ESP se instala debajo del nivel de fluido del pozo de petróleo y suministra energía al motor sumergible del fondo del pozo a través de un armario de control de superficie.

Durante la operación:

El motor sumergible impulsa una bomba centrífuga de etapas múltiples para que gire;

El fluido del pozo ingresa al cuerpo de la bomba a través de la entrada;

Los impulsores de múltiples etapas aumentan progresivamente la presión;

Una mezcla de petróleo crudo, gas natural y agua de formación se transporta al oleoducto de superficie;

Un protector aísla el fluido del pozo del aceite lubricante interno del motor, lo que garantiza un funcionamiento estable a largo plazo. del motor.

ESP aumenta la capacidad de producción a través de la presurización continua del fondo del pozo, lo que lo hace particularmente adecuado para Pozos de petróleo con presión natural insuficiente o aquellos que requieren una mayor eficiencia de recuperación.

Materiales y tecnología de fabricación

La etapa de la bomba está hecha de aleación de acero resistente a la corrosión y mecanizada con precisión CNC para garantizar un flujo suave y alto. eficiencia.

El motor sumergible utiliza materiales aislantes resistentes a altas temperaturas, lo que garantiza un funcionamiento estable incluso en ambientes de fondo de pozo de alta temperatura. El protector utiliza aceite de aislamiento especial para prevenir eficazmente el petróleo crudo, salmuera y gas entren en los componentes del motor.

Todos los componentes críticos se someten a un tratamiento de sellado y revestimiento anticorrosión. Nuestra línea de montaje automatizada garantiza coincidencia precisa de cada componente. Cada bomba eléctrica sumergible para pozos petrolíferos terminados se somete a un completo prueba de simulación de fondo de pozo antes de la entrega.

Características clave de rendimiento

1. Adecuado para entornos complejos de pozos petroleros

ESP se puede aplicar a: pozos profundos, pozos direccionales, pozos de plataformas marinas, pozos de petróleo con alto corte de agua, petróleo pesado pozos de recuperación térmica y pequeños pozos de revestimiento.

2. Alta capacidad de producción

El diseño de la bomba centrífuga de etapas múltiples proporciona una capacidad de elevación continua y estable, lo que ofrece una mejor producción. eficiencia en pozos petroleros de alta producción en comparación con los equipos de bombeo tradicionales.

3. Requisitos reducidos de equipos de superficie

Toda la unidad de bomba se instala en el fondo del pozo: lo que reduce la huella del equipo de superficie, el ruido de funcionamiento y lo que lo hace adecuado para entornos con espacio limitado, como plataformas marinas.

4. Excelente resistencia a la corrosión

Para yacimientos que contienen azufre, alto contenido de sal y alta temperatura, materiales de acero aleado y acero inoxidable, junto con con recubrimientos anticorrosión, se pueden utilizar para mejorar la confiabilidad a largo plazo del equipo.

Aplicación de una carcasa de 4,5 pulgadas con un diámetro interior mínimo de 99,6 mm para la configuración de la unidad

Aplicación de una carcasa de 5,5 pulgadas con un diámetro interior mínimo de 118,6 mm para la configuración de la unidad

Aplicación de una carcasa de 7 pulgadas con un diámetro interior mínimo de 150,4 mm para la configuración de la unidad

Aplicación de una carcasa de 8-5/8 pulgadas con un diámetro interior mínimo de 196,2 mm para la configuración de la unidad

Aplicación de una carcasa de 10-3/4 pulgadas con un diámetro interior mínimo de 247,9 mm para la configuración de la unidad

¿Qué factores se deben considerar al seleccionar una bomba sumergible eléctrica?

La selección de un ESP no se basa simplemente en la potencia; requiere una consideración exhaustiva de lo siguiente:
1. Profundidad del pozo: cuanto más profundo sea el pozo, mayor será la altura y mayor será la potencia requerida.
2. Requisitos de producción: Determine el número de etapas de la bomba y el desplazamiento en función de la producción diaria objetivo.
3. Propiedades del petróleo crudo: Incluyendo la viscosidad del petróleo crudo, el contenido de arena, el corte de agua y la relación gas-petróleo.
4. Condiciones del pozo: Incluyendo el tamaño de la carcasa, la temperatura, el ambiente corrosivo y el ángulo de inclinación del pozo. Al hacer coincidir de manera integral estos parámetros, se pueden reducir los riesgos de sobrecarga del ESP, bloqueo de gas y falla prematura.

Principales escenarios de aplicación

Las bombas eléctricas sumergibles para pozos petroleros se utilizan ampliamente en:
Desarrollo de campos petroleros en tierra
Producción de petróleo en plataformas marinas
Producción de pozos petroleros profundos
Embalses con alto corte de agua
Proyectos de recuperación térmica de petróleo pesado.
Pozos direccionales y horizontales.
Son particularmente adecuados para proyectos de yacimientos petrolíferos que requieren una producción continua a largo plazo y una alta producción diaria.

Compatibilidad de accesorios

Este ESP sigue los estándares de dimensiones API unificados y combina perfectamente con los accesorios de soporte, incluido el cable plano ESP, conjunto de sellado de cabezal de pozo, gabinete de control de frecuencia variable, pantalla de fondo de pozo y medidor de flujo. Interfaz estándar realiza un montaje rápido en el sitio, simplifica la instalación y el mantenimiento de inspección posterior, acorta la finalización del pozo ciclo de construcción.

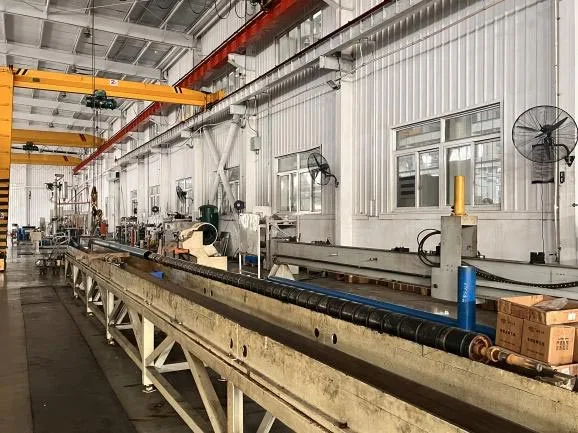

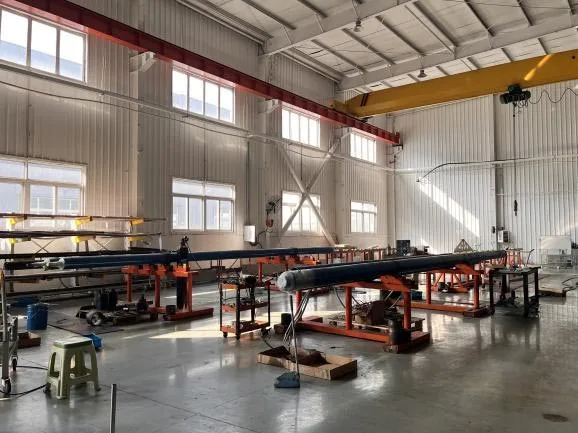

Fabricación en fábrica y control de calidad.

Durante la producción, los componentes clave se someten a pruebas exhaustivas:
Pruebas de composición química de materias primas.
Pruebas de mecanizado de precisión CNC
Pruebas de equilibrio dinámico del rotor.
Pruebas de rendimiento del aislamiento del motor.

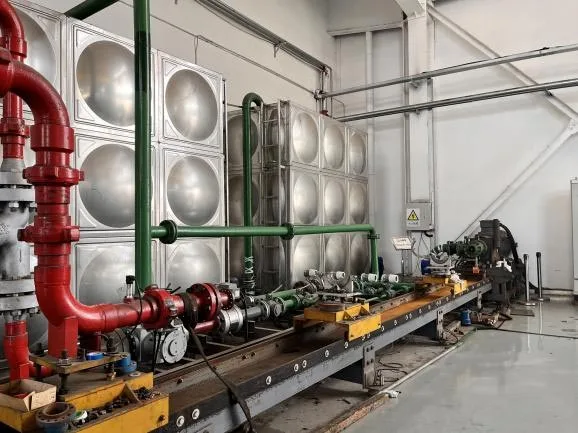

Prueba de presión de la unidad de bomba
Pruebas de rendimiento de sellado

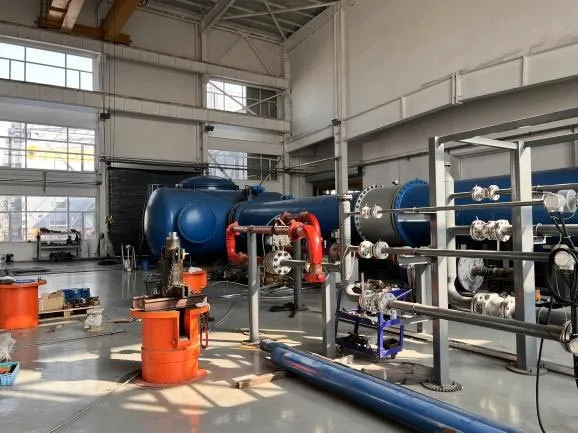

Pruebas completas de simulación de funcionamiento de la máquina
Todos los sistemas ESP se someten a una verificación de rendimiento antes de salir de fábrica para garantizar que cumplan con los requisitos operativos a largo plazo del yacimiento petrolífero.

Preguntas frecuentes

P1: ¿Qué condiciones de trabajo se adaptan mejor a la bomba sumergible eléctrica para pozos petroleros?

A1: Se utiliza principalmente para pozos de petróleo profundos, pozos de petróleo pesado y pozos de producción costa afuera. Proporciona estabilidad Levantamiento artificial de alto flujo en entornos de revestimiento estrecho y de fondo de pozo de alta temperatura.

P2: ¿Cómo resiste el ESP la corrosión de la salmuera de formación?

A2: Los componentes clave de flujo y transmisión adoptan un material de aleación antiazufre con revestimiento anticorrosión. el incorporado El protector aísla el fluido corrosivo para proteger el núcleo del motor, logrando una operación subterránea a largo plazo.

P3: ¿Podemos ajustar los parámetros de la bomba para demandas especiales del yacimiento?

R3: Sí. Proporcionamos bombas sumergibles eléctricas OEM profesionales para el servicio de pozos de petróleo, personalizando las etapas de la bomba, potencia del motor y grados anticorrosión según la profundidad del pozo, la viscosidad del crudo y la composición del agua de formación.

¿Por qué elegir nuestro sistema ESP?

Nos especializamos en la fabricación de equipos de levantamiento artificial para campos petroleros, brindando soluciones completas de configuración ESP. adaptados a diversas condiciones del pozo.

Nuestras ventajas incluyen:
Soporte para diferentes tamaños de carcasa
Proporcionar sistemas completos que incluyen bombas, motores y protectores.
Soporte para materiales resistentes a la corrosión personalizados
Satisfacer las necesidades de aplicaciones de yacimientos petrolíferos terrestres y marinos
Ofreciendo servicios de fabricación OEM.
Un completo sistema de suministro de repuestos
Complete las pruebas de rendimiento antes del envío

Desde la selección de equipos y la combinación de sistemas hasta el soporte de mantenimiento posventa, proporcionamos ESP estable y confiable. soluciones para clientes de petróleo y gas en todo el mundo.
