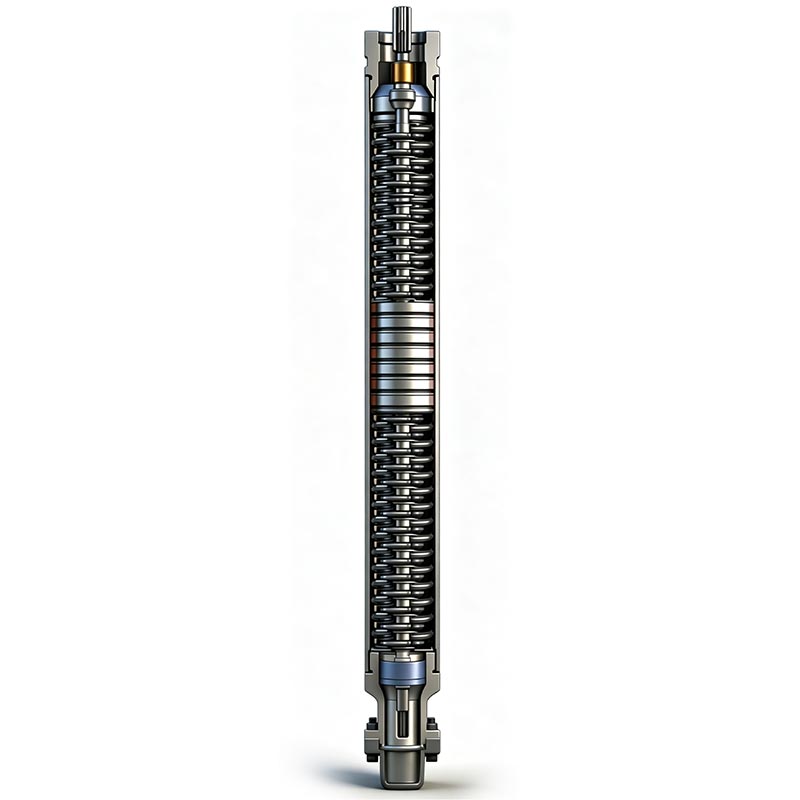

La bomba sumergible eléctrica de alta temperatura (ESP) está diseñada para pozos de agua de alta temperatura, pozos geotérmicos y exigentes aplicaciones de elevación de fondo de pozo. Desarrollado a partir de la tecnología ESP de yacimientos petrolíferos, combina resistencia a altas temperaturas Componentes del motor, estructura compacta de orificios delgados y diseño hidráulico de etapas múltiples para proporcionar un levantamiento de agua estable. Rendimiento en duras condiciones subterráneas.
Con capacidad operativa en entornos con una temperatura de motor de hasta 260 °C y compatibilidad con modelos de 4,5 a 10 3/4 pulgadas. Sistemas de carcasa, esta bomba ESP de alta temperatura es adecuada para extracción de energía geotérmica, pozos de agua caliente industriales, recursos de aguas profundas y otras aplicaciones donde las bombas sumergibles convencionales no pueden funcionar de manera eficiente.
La bomba está diseñada específicamente para un funcionamiento continuo en ambientes subterráneos de alta temperatura. El sistema del motor utiliza materiales aislantes resistentes a altas temperaturas y Componentes termoestables para reducir el envejecimiento térmico y mantener el rendimiento eléctrico durante el funcionamiento a largo plazo.
Rendimiento de temperatura clave:
Resistencia a la temperatura del motor hasta 260°C
Adecuado para pozos geotérmicos con temperaturas de fondo de pozo de hasta 200 °C
Diseñado para funcionamiento continuo en aplicaciones de extracción de agua a alta temperatura.
Reducción del riesgo de rotura del aislamiento y fallo del motor causado por el calor excesivo
En comparación con las bombas sumergibles estándar, este BES de alta temperatura proporciona una estabilidad térmica mejorada para Proyectos de geotermia y pozos de agua caliente.
Desarrollada originalmente para aplicaciones de pozos estrechos en yacimientos petrolíferos, la bomba sumergible eléctrica de alta temperatura Cuenta con una estructura de diámetro compacto que permite la instalación en pozos con espacio limitado.

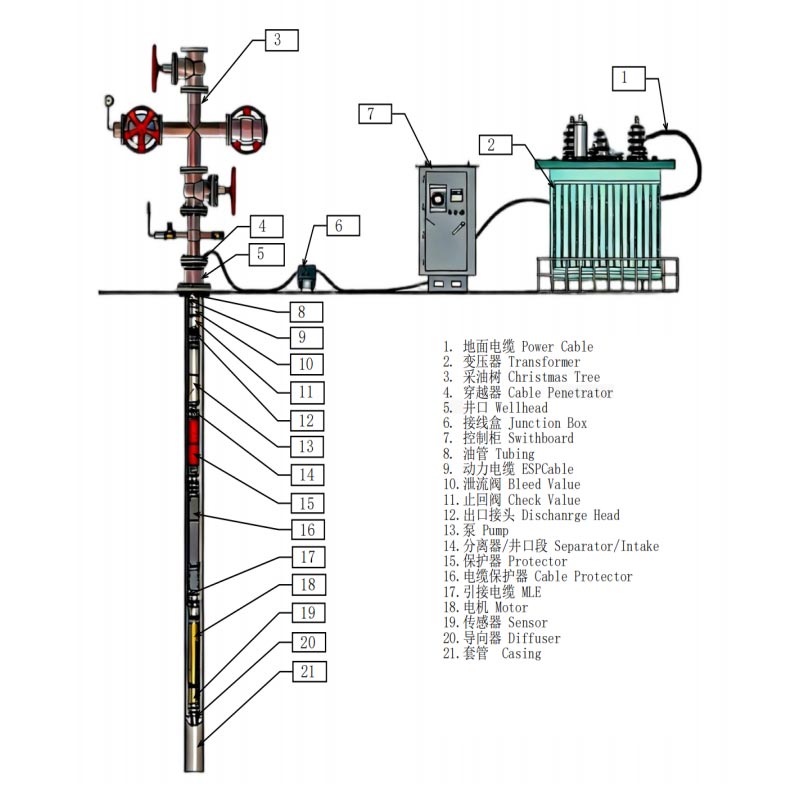

La configuración optimizada de la bomba, el protector y el motor proporciona soluciones de instalación flexibles para diferentes carcasas. tamaños.
| Tipo | Serie | Diámetro máximo (mm) |
| Bomba | 338 | 86 |
| Protector | 338 | 86 |
| Motor | 375 | 95.25 |
| Tipo | Serie | Diámetro máximo (mm) |
| Bomba | 400 | 101.6 |
| Protector | 400 | 10.1.6 |
| Motor | 456 | 115.82 |
| Tipo | Serie | Diámetro máximo (mm) |
| Bomba | 513/538/562 | 130,3/136,7/143 |
| Protector | 513 | 130.3 |
| Motor | 540/562 | 138/143 |
| Tipo | Serie | Diámetro máximo (mm) |
| Bomba | 675 | 171.45 |
| Protector | 675 | 171.45 |
| Motor | 738 | 187.45 |
| Tipo | Serie | Diámetro máximo (mm) |
| Bomba | 862 | 219 |
| Protector | 675 | 171.45 |
| Motor | 738 | 187.45 |
La bomba ESP de alta temperatura adopta una estructura hidráulica centrífuga de etapas múltiples optimizada para aplicaciones de pozos profundos.
El diseño hidráulico proporciona:
Alta capacidad de elevación del cabezal
Salida de presión estable
Extracción continua de agua de pozos geotérmicos profundos
Rendimiento mejorado en condiciones subterráneas de alta temperatura
Es adecuado para proyectos que requieren elevación vertical de larga distancia, incluidos sistemas de calefacción geotérmica, industriales. suministro de agua caliente y desarrollo de recursos de aguas profundas.
El sistema de motor está diseñado para un funcionamiento continuo y de alta carga en entornos exigentes.
Principales ventajas de rendimiento:
Capacidad de arranque con par completo para un arranque estable
Estructura de soporte de empuje resistente a altas cargas
Diseño de rotor optimizado para reducir las pérdidas eléctricas y la generación de calor.
Componentes de aleación resistentes al desgaste para mayor durabilidad.
En comparación con las bombas ESP convencionales, el diseño optimizado del motor ayuda a reducir el consumo de energía y mejorar el rendimiento a largo plazo. eficiencia operativa en aplicaciones de pozos de alta temperatura.
| Artículo | Especificación |
| Nombre del producto | Bomba sumergible eléctrica de alta temperatura ESP |
| Solicitud | Pozos geotérmicos, pozos de agua caliente, aplicaciones de elevación en yacimientos petrolíferos |
| Temperatura máxima del motor | Hasta 260°C |
| Temperatura máxima del pozo | Hasta 200°C |
| Tipo de instalación | Instalación vertical en el fondo del pozo |
| Tipo de bomba | ESP centrífugo multietapa |
| Compatibilidad de carcasa | 4,5", 5,5", 6-5/8", 7", 8-5/8", 9-5/8", 10-3/4" |
| Aislamiento de motores | Sistema de aislamiento resistente a altas temperaturas. |
| Material de la bomba | Componentes de aleación resistentes al desgaste y a la corrosión. |
| Fluidos adecuados | Agua de alta temperatura, agua geotérmica, agua industrial |
Seleccionar la configuración ESP correcta requiere la consideración de varias condiciones del pozo:
| Parámetro de selección | Consideración |
| Temperatura del pozo | Confirmar la temperatura del fondo del pozo y la resistencia a la temperatura requerida |
| Diámetro de la carcasa | Seleccione el diámetro de la bomba según el diámetro interior de la carcasa. |
| Profundidad del pozo | Determine las etapas requeridas del cabezal de elevación y de la bomba |
| Requisito de flujo | Haga coincidir la capacidad de la bomba con la demanda de producción de agua |
| Calidad del agua | Considere la corrosión, el contenido mineral y las impurezas. |
| Fuente de alimentación | Confirmar los requisitos de voltaje y frecuencia del motor. |
Para una selección precisa del modelo, los clientes deben proporcionar:
Profundidad del pozo
Tamaño de la carcasa
Temperatura del agua
Caudal requerido
Cabezal de elevación requerido
Información de suministro de energía

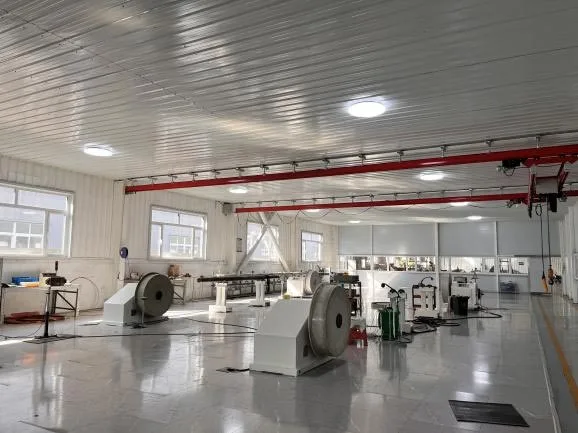

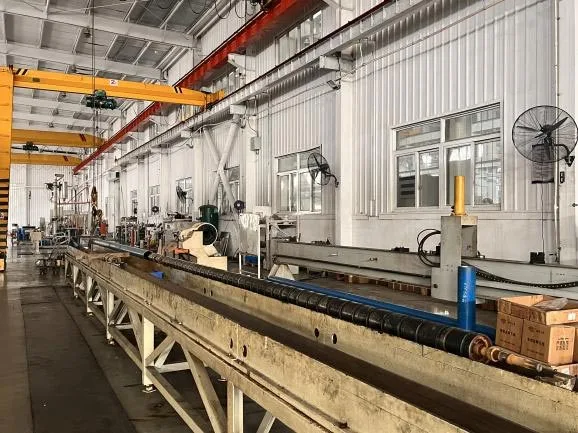

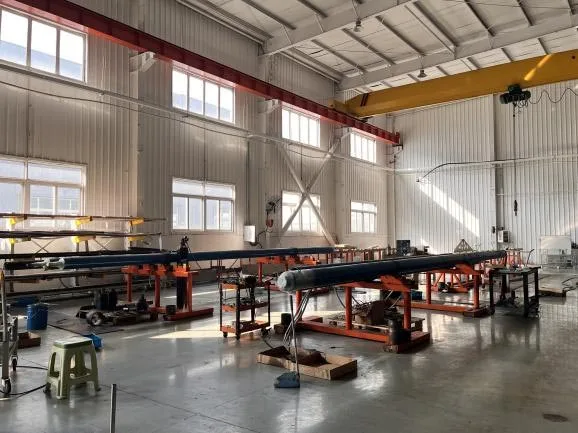

Cada bomba sumergible eléctrica de alta temperatura ESP se fabrica de acuerdo con estrictas normas de producción industrial. procedimientos.
El control de calidad incluye:
Pruebas de rendimiento del aislamiento del motor.
Inspección de seguridad eléctrica.

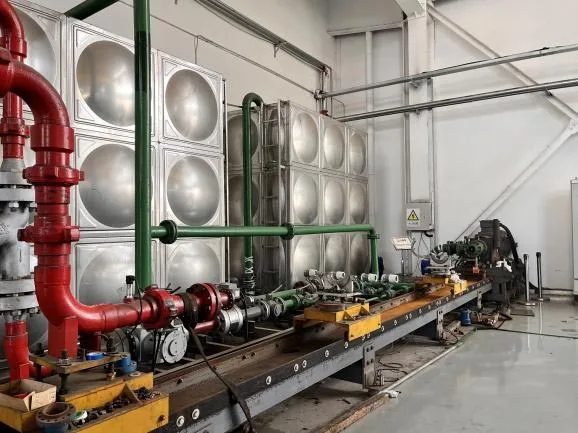

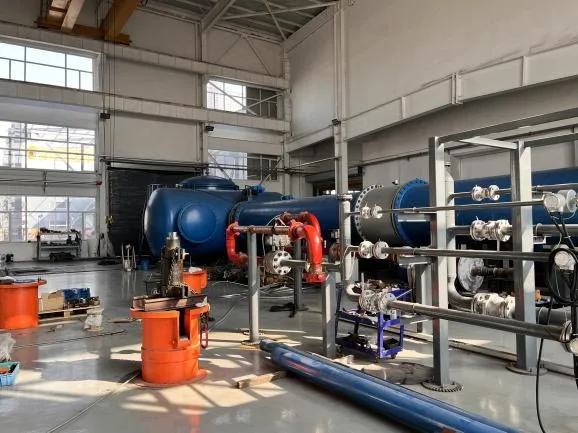

Pruebas de rendimiento hidráulico
Inspección dimensional de componentes
Verificación de montaje
El proceso de producción se centra en garantizar un funcionamiento estable, un montaje preciso y una larga vida útil en sistemas geotérmicos y ambientes de pozos de alta temperatura.
La bomba sumergible eléctrica de alta temperatura se utiliza ampliamente en:
Proyectos de energía geotérmica
Sistemas de calefacción geotérmica
Proyectos de generación de energía geotérmica.
Extracción profunda de recursos geotérmicos
Pozos de agua caliente industriales
Suministro de agua para procesos industriales
Utilización de aguas subterráneas a alta temperatura
Sistemas de circulación de agua caliente a gran escala.
Aplicaciones de yacimientos petrolíferos y energéticos
Pozos de inyección de agua a alta temperatura
Aplicaciones de elevación de fondo de pozo
Entornos subterráneos complejos
A1: Desarrollada y optimizada profesionalmente para duras condiciones de trabajo de alta temperatura en yacimientos petrolíferos, esta bomba tiene Resistió la prueba de ambientes industriales extremos. Puede mantener un funcionamiento estable a plena carga a largo plazo a un temperatura del motor de 200 °C y adaptarse a temperaturas del fondo del pozo de hasta 163 °C, cumpliendo plenamente con los requisitos a largo plazo y Requisitos operativos estables de varios pozos de agua de alta temperatura y pozos geotérmicos profundos.
R2: Beneficiándose del diseño de orificio delgado de alto estándar originalmente personalizado para pozos estrechos en yacimientos petrolíferos, el La estructura compacta de pequeño diámetro de la bomba sumergible eléctrica de alta temperatura (ESP) es perfectamente adecuada para pozos de agua de alta temperatura de calibre estrecho, pozos geotérmicos delgados y pozos de agua antiguos renovados. Resuelve el problema de instalación de bombas sumergibles de gran tamaño en pozos de espacio limitado y mejora en gran medida la tasa de utilización de pozos geotérmicos y de agua de alta temperatura de pequeño calibre.
A3: Diseñado originalmente y aplicado con madurez para condiciones de trabajo complejas de alta temperatura en yacimientos petrolíferos con confiabilidad Calidad y rendimiento estable, este producto se ha extendido con éxito a nuevos recursos energéticos y hídricos. campos de desarrollo. Es ampliamente aplicable a pozos de agua profundos y de alta temperatura, agua industrial a alta temperatura pozos de suministro, pozos profundos de explotación geotérmica, proyectos de generación de energía geotérmica y calefacción geotérmica. Confiando en su resistencia a altas temperaturas de grado petrolero y su alto rendimiento de elevación, proporciona eficiencia y Soluciones confiables de elevación artificial para la utilización de recursos hídricos a alta temperatura y energía geotérmica. desarrollo.
