La acumulación de agua es uno de los principales desafíos que afectan la eficiencia y seguridad minera. Exceso de agua subterránea, precipitaciones, y las filtraciones subterráneas pueden interrumpir la producción, dañar los equipos y aumentar los costos operativos.

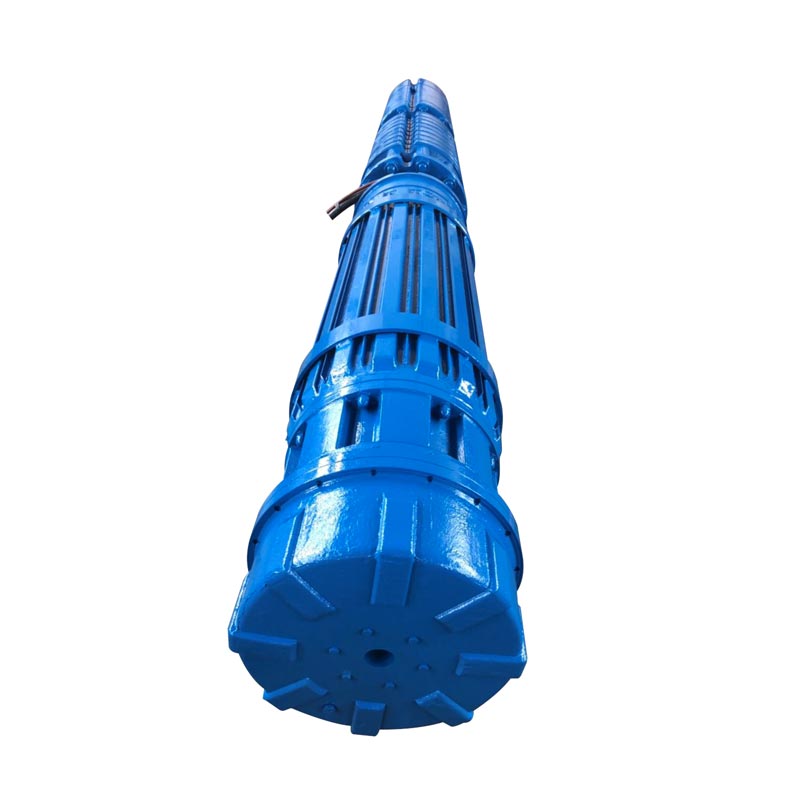

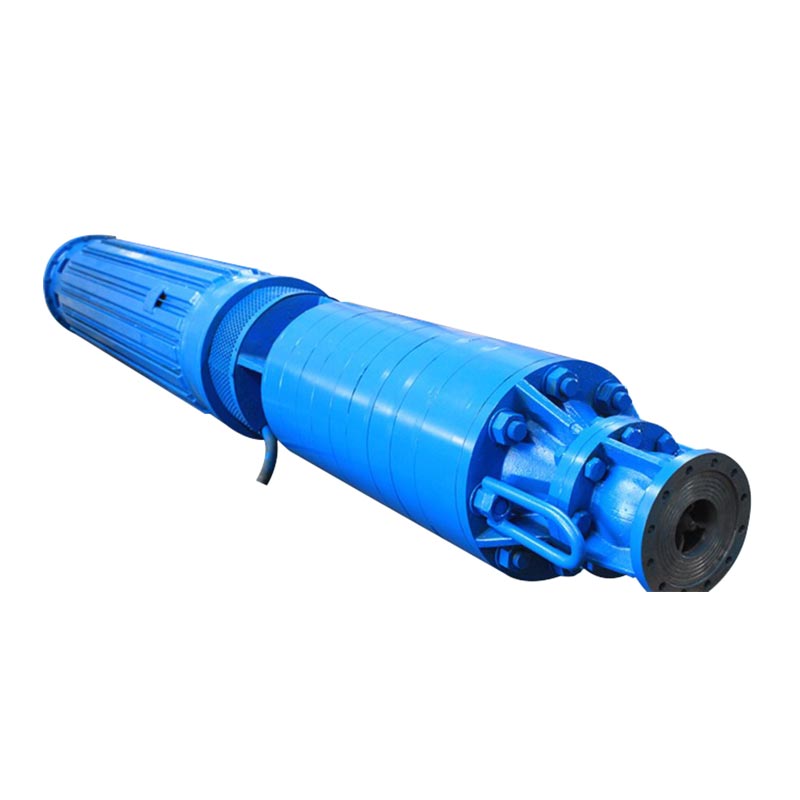

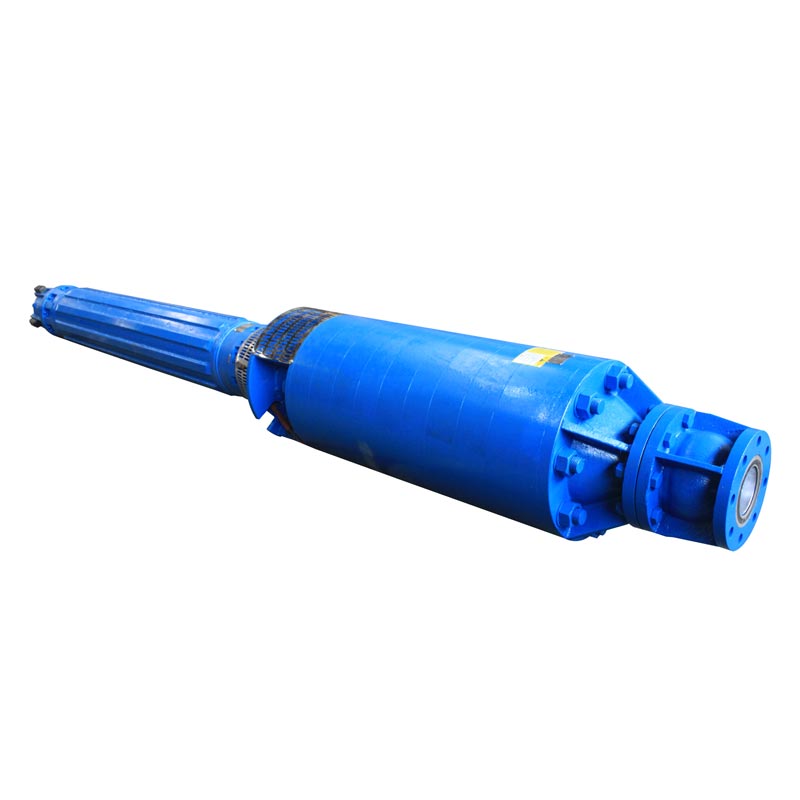

La bomba minera sumergible de drenaje está diseñada para aplicaciones de deshidratación de minas de servicio pesado donde el flujo continuo Se requiere funcionamiento y larga vida útil. Diseñado con un sistema hidráulico centrífugo de alto rendimiento y robusto. Tecnología de motor sumergible, proporciona una eliminación de agua estable incluso en minas profundas, grandes minas a cielo abierto y entornos que contengan partículas abrasivas.
Desde minas de carbón y cobre hasta sitios de extracción de oro, estaño y diamantes, esta bomba ofrece un drenaje confiable rendimiento en condiciones exigentes.
Cuanto menor sea la carga sobre la unidad debido al empuje axial y la aspiración de sólidos y sedimentos, mayor será el rendimiento operativo. confiabilidad.
Cuanto mayor sea la fiabilidad operativa, mayor será la vida útil. Para motobombas sumergibles con HDM que pueden tener 10 años o más.
Cuanto más larga sea la vida útil y mayor sea la eficiencia (hasta más del 90%), menores serán los costos operativos.
Capacidad de flujo Q: hasta 6000 m'/h (26500 gpm EE.UU.)
Altura de entrega H: hasta 1500 m (5000 pies)
Presión p: hasta 150 bar(2200 Psi)
Velocidad n: hasta 3600 rpm
Datos de rendimiento del motor:
Frecuencia: 50 Hz/60 Hz
Voltaje V: hasta 14000 voltios
Potencia del motor P: hasta 5000 kW (6700 HP)
Velocidad n: hasta 3600rpm
Temperatura t: hasta 100 ℃
Materiales: Los materiales se seleccionan individualmente según sus requisitos, incluidos hierro fundido gris, hierro dúctil, bronce, bronce de aluminio y acero inoxidable dúplex.
(1) La bomba sumergible presenta un impulsor centrífugo y una estructura de paletas guía radiales; durante el funcionamiento, el líquido se aspira radialmente y se descarga radialmente;
(2) Esta bomba sumergible consta principalmente del impulsor, el anillo de sello, las paletas guía superior e inferior, las secciones intermedias superior e inferior, la sección de succión, la sección de descarga, el eje de la bomba, el cojinete de empuje superior, el manguito de la paleta guía y la sección de transición intermedia.
(3) La cámara de trabajo de la bomba consta del impulsor, paletas guía y secciones intermedias. El impulsor, los manguitos de cojinete y los manguitos de acero forman el conjunto del rotor, mientras que los cojinetes deslizantes se instalan en la sección de succión, la sección de descarga y la sección de transición intermedia para soportar el conjunto del rotor giratorio.
(4) Para equilibrar las fuerzas axiales, los impulsores están dispuestos simétricamente: el impulsor superior gira en el sentido de las agujas del reloj, mientras que el impulsor inferior está instalado en la dirección opuesta. Las fuerzas axiales generadas por los impulsores durante el funcionamiento se anulan entre sí y cualquier fuerza axial residual es soportada por el cojinete de empuje conectado al motor, extendiendo así la vida útil de la unidad.
(5) El rotor se coloca utilizando el hombro radial del acoplamiento de la bomba para alinearlo con el acoplamiento de la carcasa del cojinete del motor y se fija axialmente con pernos para formar una conexión rígida.
(1) El motor consta de estator, rotor, cojinetes guía superior e inferior, cojinetes de empuje, base y sello de extensión del eje. ensamblaje y otros componentes.
(2) La extensión del eje del motor se sella mediante un sello de aceite reforzado con caucho y un sello mecánico.
(3) Se instala una vejiga de expansión de goma en la parte inferior del motor para equilibrar la presión entre las válvulas del motor. cavidad interna y el agua externa cuando se produce expansión y contracción térmica dentro del motor o cuando el El nivel del agua externo fluctúa. La parte inferior del motor está revestida con chapa galvanizada resistente a la corrosión. metales.
(4) La superficie exterior de la carcasa del motor presenta aletas de refrigeración y canales de agua de refrigeración. Durante la operación, el El interior del motor se llena con agua, que circula por el impulsor en la parte inferior del rotor para garantizar temperatura interna uniforme. Al mismo tiempo, el flujo de agua a alta velocidad sobre la superficie exterior del motor se disipa. calor de la carcasa, las aletas de refrigeración y las superficies de los canales de agua.
(5) Los devanados del estator del motor utilizan un cable aislado de alto voltaje resistente al agua, que ofrece una temperatura excelente. propiedades de resistencia y aislamiento. Los cables enrollados están conectados a un cable de alimentación de alto voltaje resistente al agua. Además, se colocan sensores de temperatura en la superficie de los extremos del devanado para controlar el agua. temperatura a su alrededor. Los sensores de temperatura están conectados a un cable de cuatro núcleos; Ambos cables salen a través de los orificios de salida de cables en la guía superior. alojamiento del cojinete.
(6) El rotor es del tipo jaula de ardilla, con la jaula hecha de conductores de cobre.
(7) Los alojamientos del cojinete guía superior e inferior están equipados con casquillos de cojinete y se instala un cojinete de empuje en el extremo inferior del rotor. El conjunto de cojinete de empuje consta de cojinetes de empuje superior e inferior y un cojinete deslizante. placa, que se utiliza para soportar fuerzas axiales; El cojinete de empuje superior es de tipo anular segmentado, mientras que el inferior El rodamiento de empuje es un tipo de sector segmentado.
Eliminación eficiente de aguas subterráneas de minas de carbón subterráneas.
Adecuado para sistemas de drenaje de minería de cobre, oro, estaño y diamantes.
Maneja la acumulación de lluvia y el control de aguas subterráneas en grandes pozos mineros.
Configuración de alta presión para operaciones subterráneas profundas.
La bomba está diseñada para agua de mina que contiene agua subterránea, sedimentos y partículas en suspensión. Selección de materiales Se puede personalizar según las condiciones del agua.
Dependiendo de la configuración, la bomba puede alcanzar alturas de entrega de hasta 1500 metros, lo que la hace adecuada para minas profundas. aplicaciones de drenaje.
Los materiales comunes incluyen hierro fundido, hierro dúctil, bronce, bronce al aluminio y acero inoxidable dúplex. el La selección depende de los requisitos de corrosión y abrasión.
Sí. El rendimiento hidráulico de la bomba, el voltaje del motor, la potencia, los materiales y la configuración se pueden personalizar según requisitos del proyecto.
