La bomba sumergible para riego de pozos profundos serie A5QJ de nuestra empresa está diseñada para la extracción de agua subterránea de aguas profundas. pozos, así como proyectos de toma de agua de ríos, embalses y canales. Ampliamente aplicado en riego de tierras agrícolas, Suministro de agua doméstica para personas y ganado en zonas montañosas, también está disponible para drenaje en ciudades, fábricas, ferrocarriles, minas y obras de construcción.
1.Estructura integrada de motor y bomba, operación sumergible bajo el agua con alta seguridad y confiabilidad.
2.No hay requisitos especiales para el revestimiento de pozos; el tubo ascendente sólo necesita soportar la presión de trabajo correspondiente.
3.Fácil instalación, operación y mantenimiento, ocupación de espacio reducido; no se requiere construcción de caseta de bombas.
4.Estructura compacta y bajo consumo de materia prima.
| Artículo | Especificación |
| Tipo de bomba | Bomba sumergible vertical para pozo profundo |
| Estructura | Bomba centrífuga multietapa |
| Tipo de motor | Motor Sumergible Asíncrono Trifásico |
| Tensión nominal | 380V / 660V |
| Frecuencia | 50Hz |
| Rango de flujo | Personalizado |
| Rango de cabeza | Hasta 900 metros |
| Tipo de instalación | Instalación vertical |
| Método de enfriamiento | Enfriamiento del motor lleno de agua |
| Temperatura media | ≤20℃ |
| Rango de pH | 6,5–8,5 |
| Contenido de partículas sólidas | ≤0,01% |
Fuente de alimentación de CA monofásica: frecuencia de 50 Hz, tensión nominal de 380 V o 660 V (tolerancia permitida ±5%).
1.Contenido de partículas sólidas en masa ≤ 0,01%.
2.El valor de PH del líquido bombeado oscila entre 6,5 y 8,5.
3.Temperatura media ≤ 20 ℃.

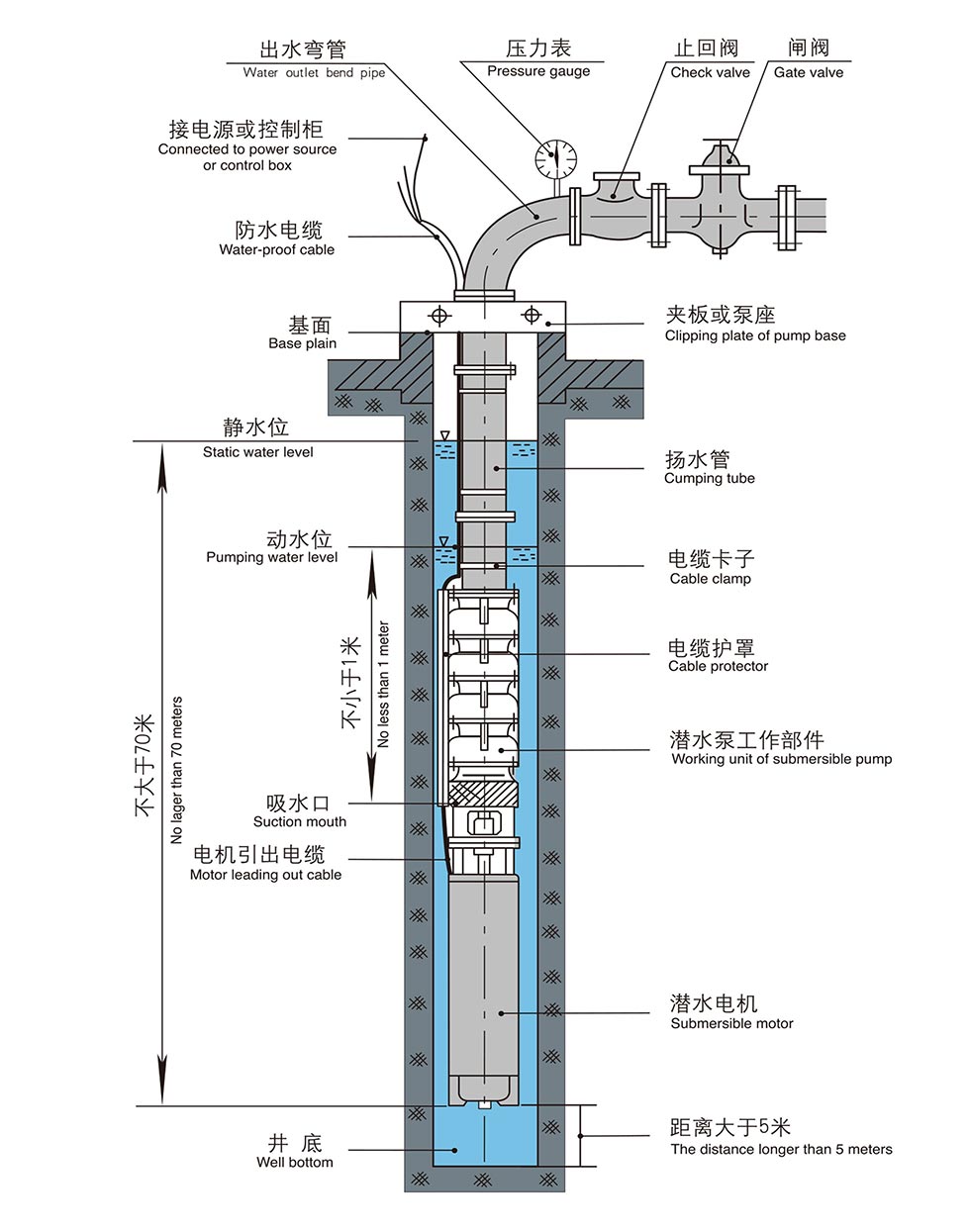

4.La entrada de la bomba sumergible de pozo profundo para riego debe estar al menos 1 m por debajo del nivel dinámico del agua; la profundidad máxima de inmersión es de 70 m bajo el nivel del agua estática; El fondo de la bomba mantiene un espacio mínimo de 1 m desde el fondo del pozo.
5.Carcasa de pozo recto con pared interior lisa y sin dislocación de la carcasa.

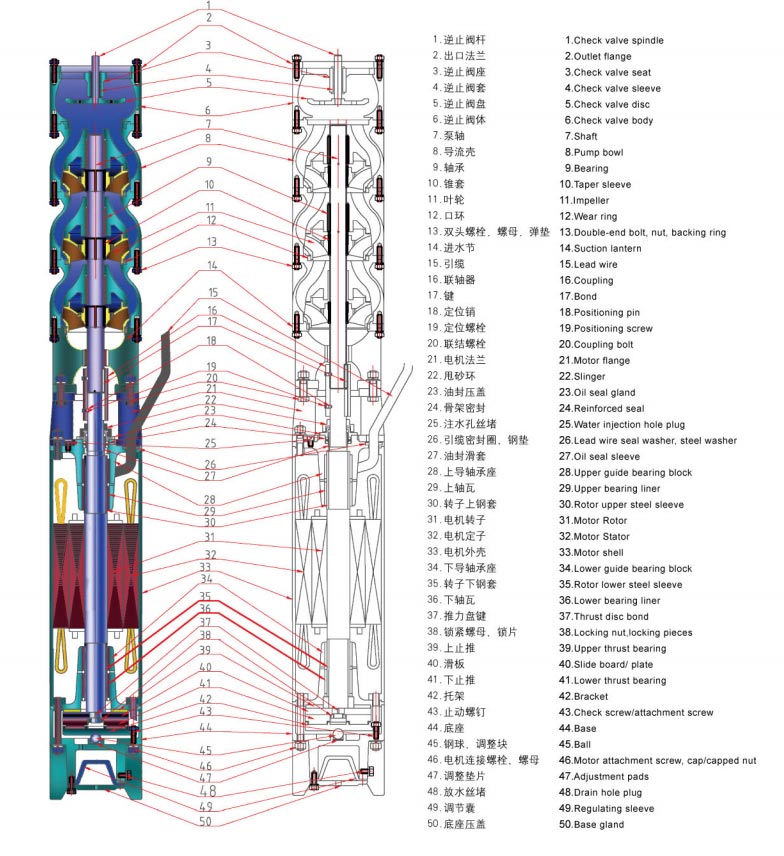

1. La bomba sumergible para riego de pozos profundos consta de un motor asíncrono trifásico sumergible y un cuerpo de bomba. El motor está acoplado directamente con la unidad de bomba superior. El sello confiable del eje instalado en el eje superior del motor evita Fuga cruzada entre el agua de refrigeración interna del motor y el medio bombeado, lo que garantiza un funcionamiento estable a largo plazo.
2. La bomba es de tipo centrífuga vertical multietapa de succión simple; El motor combinado es vertical de tipo húmedo lleno de agua. Motor asíncrono sumergible, conectado mediante acoplamiento tipo barril.
3. El bobinado del motor adopta un cable magnético impermeable de PE recubierto de nailon; la cavidad del motor se llena con agua dulce limpia.
4. Para el motor se utilizan cojinetes guía lubricados con agua. El cojinete de empuje en la parte inferior del motor tiene cojinetes axiales bidireccionales empuje de la bomba. La versión de cabezal alto equipa almohadillas de empuje en forma de abanico de cobre que contienen níquel combinadas con importaciones Placas deslizantes Phylos para soporte de carga axial.
5. Se instala un componente de soporte de fuerza axial adicional entre la bomba y el motor en los modelos de gran elevación, con la altura máxima hacia arriba. a 900 m.
1. Llene la cavidad del motor con agua dulce limpia antes del arranque; Drene toda el agua interna para el almacenamiento en invierno para evitar grietas por heladas.
2. Pruebe periódicamente la resistencia de aislamiento de la unidad; el valor no deberá ser inferior a 0,5 MΩ.
3.Período de garantía estándar: 1 año en funcionamiento normal.
Ejemplo: QJ80-100-37
| Código | Significado |
| Q | Tipo sumergible |
| J | Aplicación en pozos profundos |
| 80 | Caudal nominal: 80 m³/h |
| 100 | Altura nominal: 100 m |
| 37 | Potencia del motor: 37kW |
Antes de seleccionar un modelo de bomba, los clientes deben confirmar la siguiente información:
Determinar la producción de agua requerida según la zona de riego y la demanda de agua.
Calcule la altura de elevación requerida incluyendo:
• Profundidad del pozo
• Distancia de elevación vertical
• Pérdida de presión en la tubería
• Requisitos de presión de agua de la terminal
Seleccione un diámetro de bomba adecuado para el revestimiento del pozo existente.
Confirmar voltaje, frecuencia y capacidad eléctrica disponible.
Verifique la temperatura del agua, el valor de PH y el contenido de partículas sólidas.
Proporcionar estos parámetros ayuda a garantizar que la bomba seleccionada proporcione el rendimiento esperado.
| Fenómenos de falla | Razones | Soluciones |
| Cabezal inalcanzable, no se puede absorber agua o descarga de agua insuficiente. | 1. El nivel dinámico del agua cae por debajo del mínimo permitido. nivel de agua dinámico; 2.Rotura en tubo de elevación articulación; 3.Rotación inversa del motor; 4.Disminución del voltaje; 5.Agua bloqueada entrada; 6.Acoplador dañado. |
1.Aumentar la etapa de la bomba y la tubería de elevación para aumentar la profundidad del pozo; 2.Reparar rotura; 3.Reemplace el cable conector; 4.Compruebe el voltaje; 5. Entrada de agua de lavado; 6.Reemplace el acoplador. |
| El motor no funciona al arrancar y emite un zumbido. | 1.Agarrotamiento del rodamiento; 2.Funcionamiento monofásico del motor. |
1.Examinar y reparar las piezas dañadas; 2.Compruebe el cable de conexión y encuentre una falla de fase. |
| Oscilación del puntero del amperímetro demasiado grande | 1. El nivel de agua dinámico cae hasta la entrada de absorción; 2.El nivel de agua dinámico cae por debajo del permitido. nivel mínimo de agua dinámico; |
1.Reducir la descarga de agua y aumentar la profundidad de inmersión. |
| Vibración violenta de la unidad. | 1.El eje de la bomba está doblado; 2.El desgaste de la pieza del cojinete de la unidad es demasiado grande; 3.Demasiado intenso acelerador; 4.Acoplador dañado. |
1.Calibrar el husillo; 2.Reemplace el rodamiento; 3.Agrandar la válvula de compuerta; 4.Reemplace el acoplador. |
| Caída en el flujo | 1.Desgaste al usar el anillo; 2.Entrada de agua bloqueada; 3.Fuga en la unión entre los tubos de elevación o conchas. |
1.Reparar o reemplazar piezas desgastadas; 2. Entrada de agua de lavado; 3.Compruebe la pieza de conexión. |
| Disminución repentina de la resistencia del aislamiento | 1. Mala calidad del conector del cable del motor; 2.Aislamiento dañado del cableado del rotor del motor; 3.Usado cable. |
1.Vuelva a conectar el conector del cable; 2.Reparar el cableado del motor; 3.Reparar daños. |
| Aumento en el consumo de energía (la indicación del amperímetro excede la nominal). valor) |
1. Impulsor con cojinete desgastado; 2.Intercontacto del motor después de que se desgasta el rodamiento; 3.Abrasión entre el impulsor y la carcasa. |
1.Examinar y reparar la bomba; 2.Examinar y reparar el motor; 3.Controlar el flujo y comprobar el empuje del motor. rodamiento. |
Una bomba sumergible para pozos profundos se utiliza principalmente para extraer agua subterránea de pozos profundos y suministrar agua para riego, uso doméstico, aplicaciones industriales y otros proyectos de transferencia de agua.
Sí. La serie ATQJ está diseñada para riego de tierras agrícolas, sistemas de aspersión, riego de invernaderos y otros Aplicaciones de suministro de agua agrícola.
Los clientes deben proporcionar:
• Caudal requerido
• Cabezal de bomba
• Profundidad del pozo
• Diámetro del pozo
• Información sobre fuentes de agua
• Requisitos de suministro de energía
Sí. La bomba AOTE puede personalizar los parámetros de la bomba, incluidos el caudal, la altura, la potencia del motor, el voltaje y los materiales, según requisitos del proyecto.
La profundidad de instalación permitida depende del modelo seleccionado y de las condiciones de funcionamiento. Los modelos de cabeza alta pueden lograr Cabezales de elevación hasta 900 metros.
Se recomiendan controles periódicos de la resistencia del aislamiento, el estado del cable, la corriente de funcionamiento y la salida de agua para mantener rendimiento estable.
AOTE se ha especializado en la fabricación de bombas durante muchos años, proporcionando bombas sumergibles para pozos profundos para Aplicaciones agrícolas, industriales y municipales. Con capacidad de ingeniería experimentada y fabricación flexible. procesos, admitimos modelos estándar, así como soluciones de bombas personalizadas para diferentes proyectos de suministro de agua.
