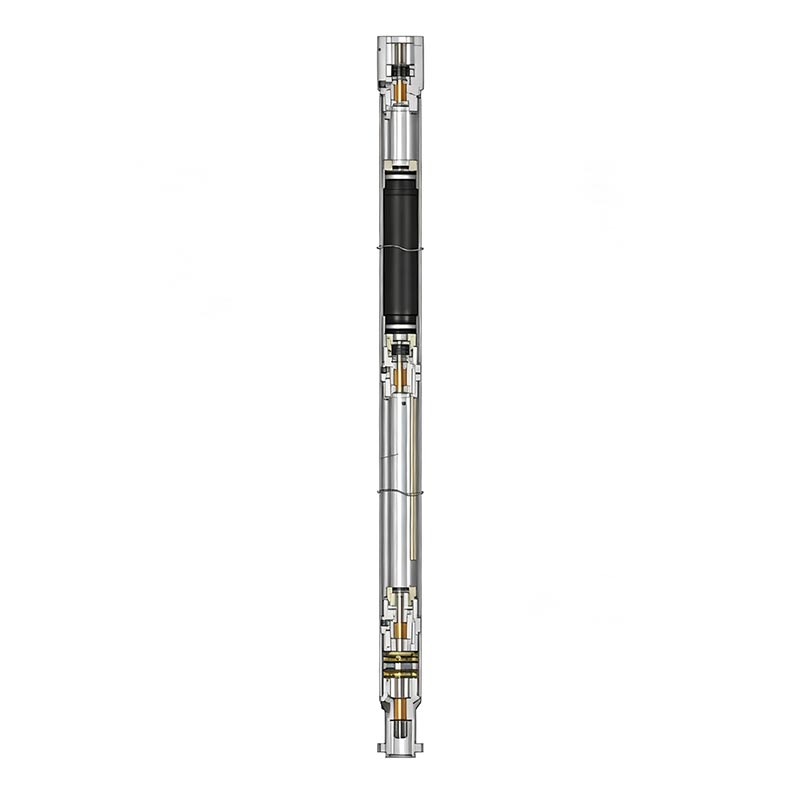

Las partes principales de la bomba geotérmica sumergible de diámetro pequeño: Bomba centrífuga/Admisión/Separador de gas/Sumergible motor/protector/extensión del cable del motor/descarga.
La bomba geotérmica sumergible de pequeño diámetro está especialmente desarrollada para pozos geotérmicos y alta temperatura. bajo tierra Proyectos de extracción de agua que requieren dimensiones de instalación compactas y funcionamiento continuo.
A diferencia de las bombas sumergibles convencionales, los pozos geotérmicos a menudo implican desafíos tales como: Diámetro de pozo limitado, Circulación de agua a alta temperatura, Operación continua a largo plazo, Condiciones de mantenimiento difíciles, Ambientes subterráneos corrosivos
El sistema ESP de diámetro pequeño de Aote integra una bomba centrífuga multietapa, un separador de gas, un protector y alta temperatura motor sumergible para proporcionar una solución completa para el levantamiento de fluidos en pozos profundos.
El diámetro estándar de la bomba varía de 3,38 pulgadas a 8,75 pulgadas, lo que la hace adecuada para pozos geotérmicos estrechos y Aplicaciones en yacimientos petrolíferos. Dependiendo de las condiciones del pozo, hay configuraciones personalizadas disponibles para diferentes flujos. tasas, alturas de elevación y requisitos de temperatura.

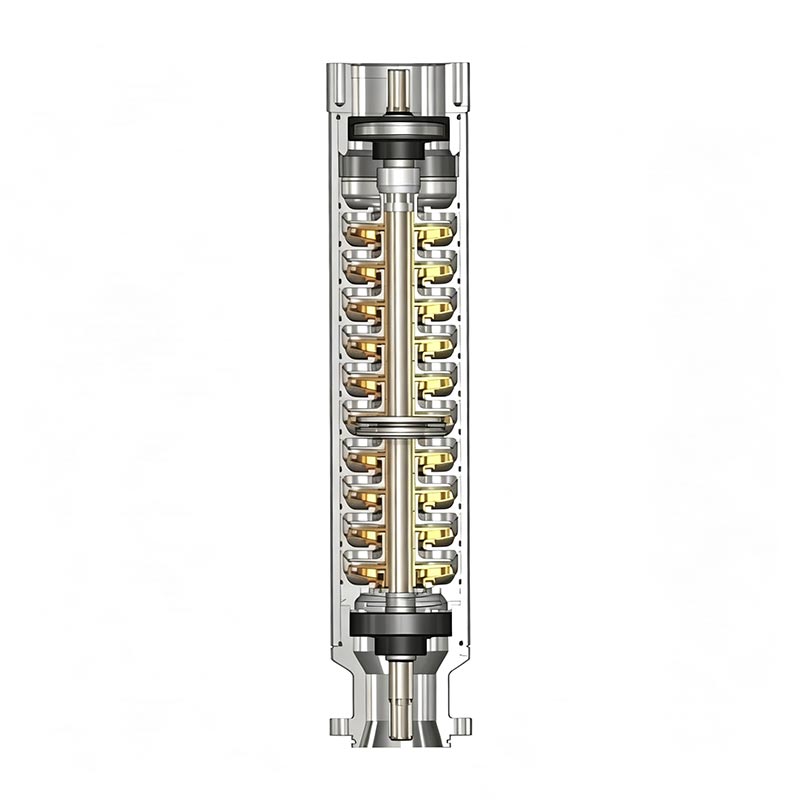

El número de etapas de la bomba está determinado por la elevación requerida. Cada etapa consta de un impulsor flotante conectado a el eje de transmisión monel-k500 y un difusor estacionario que dirige el flujo del fluido. La fuerza axial del impulsor es hecho De material resistente al desgaste. Para reducir la fuerza axial, la estructura del impulsor y el difusor está diseñada por tipo flotante. El resto de la carga axial y el peso muerto del eje de la bomba se mantienen mediante un cojinete de empuje protector.
Es el puerto de succión para el fluido del pozo que ingresa a la bomba centrífuga sumergible. Mientras tanto, el gas libre se puede separar antes de fluir hacia la bomba centrífuga sumergible, por lo tanto, el gas de alivio afecta la unidad de bomba.

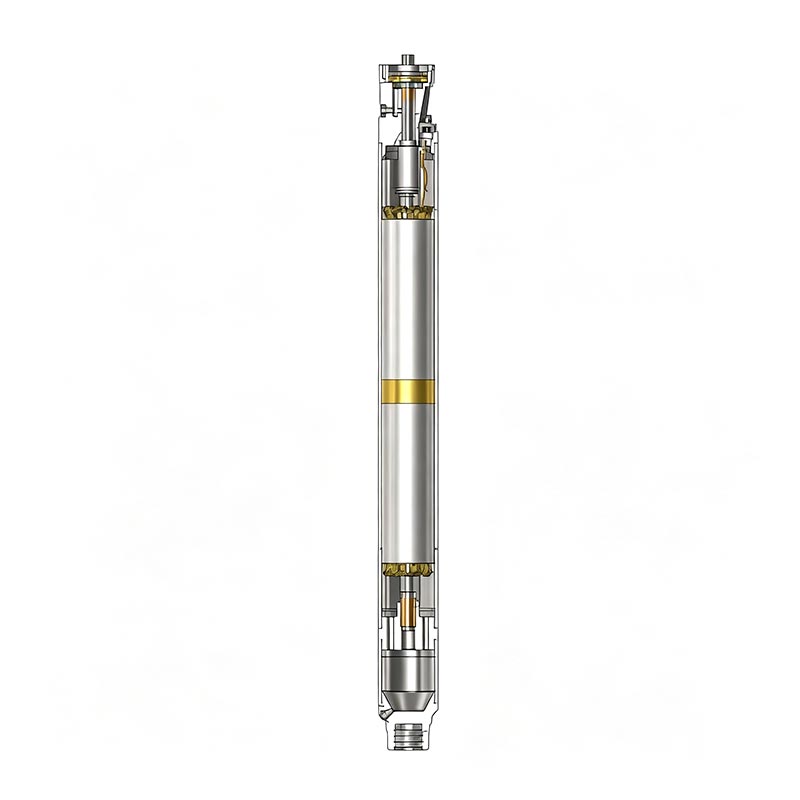

Cada sección contiene múltiples cámaras de barrera redundantes para mejorar la confiabilidad. Las cámaras de barrera están disponibles en tipos de laberinto y bolsa. El eje del protector suele utilizar material Monel-k500. Hay seis sellos faciales mecánicos en eso. El cojinete de empuje utilizado en la sección del sello tiene una alta capacidad de desgarro. Podemos ofrecer diferentes tipos y series de secciones de sello. a adaptar las condiciones individuales del pozo.
El motor sumergible es el poder de impulsar la bomba centrífuga de etapas múltiples. Es jaula de ardilla trifásica bipolar. motor asíncrono.
Consiste principalmente en un estator, un rotador y un sistema de circuito de ciclo de aceite, etc. Debido al motor sumergible, está limitado por el pozo. diámetro y temperatura ambiental. Su apariencia es alargada y delgada. La longitud máxima puede alcanzar los 10 m. esta lleno con Un aceite súper dieléctrico de alta resistencia para lubricación y conductividad térmica.
El estado de funcionamiento del motor sumergible es colgar en posición vertical. Su cojinete de empuje superior lleva la fuerza axial y el peso muerto del rotor. El calor generado por el motor se transmite al bien fluido a través de la carcasa del motor.
Se utiliza para extraer agua subterránea caliente para:
• Calefacción urbana
• Sistemas de calefacción de edificios
• Aplicaciones de calefacción industrial
Proporciona circulación continua de agua caliente para plantas de energía geotérmica.
Adecuado para pozos petroleros que requieren sistemas ESP compactos para la producción de fluidos.
Se utiliza en pozos profundos donde las bombas sumergibles estándar no pueden soportar condiciones de temperatura.
Aote Tianjin Pump Co., Ltd. se estableció en 2004 y es un fabricante profesional en producción, ventas, investigación y desarrollo de bombas sumergibles eléctricas, bombas sumergibles, bombas de aguas residuales y motores en uno de los profesionales fabricantes. La empresa está registrada como empresa privada en el Área de Desarrollo Económico de Jin nan, una industria Área de desarrollo en Tianjin, China.
La empresa tiene una sólida capacidad de desarrollo de productos para introducir la tecnología de bomba eléctrica sumergible REDA. importar de tecnología de motores sumergibles desarrollada sobre la base de la sincronización con el sumergible líder del mundo bombas, bombas sumergibles y derivados que cumplen con los requisitos especiales del cliente de varios productos especiales.
Hemos establecido 6 secciones principales para la fabricación, incluido el apilamiento de laminaciones, el devanado del estator, el ensamblaje del motor y la bomba. montaje, montaje protector y montaje separador, montaje protector y montaje separador. Hasta el momento, la producción anual La capacidad de AOTE ha alcanzado las 1150 unidades ESP.
Para garantizar la calidad, obedecemos estrictamente los estándares del sistema de gestión ISO9001-2008, confiamos en modernos sistema de gestión y la ideología rectora de la innovación audaz, haciendo que el producto responda mejor al mercado. Cada vez más sofisticado y ha sido reconocido por nuestros clientes.
Gracias a su apoyo, amor y confianza, AOTE ha logrado el brillante logro de hoy. Shumin Chen, nuestro general ¡El gerente expresa aquí su profunda gratitud! Cumpliremos con las expectativas y aumentaremos el contenido tecnológico de los productos. para brillar intensamente.
El sistema estándar está diseñado para aplicaciones geotérmicas con temperaturas de trabajo de 100 ℃ a 260 ℃. Materiales La selección y la configuración del motor se pueden personalizar de acuerdo con las condiciones reales del pozo.
Sí. La bomba está diseñada específicamente para pozos estrechos, con diámetros disponibles desde 3,38 pulgadas hasta 8,75 pulgadas.
Los componentes clave, como el eje de transmisión, pueden utilizar la aleación Monel K500, mientras que los materiales aislantes de alta temperatura y El aceite dieléctrico se aplica en el sistema del motor.
Sí. Aote puede personalizar las etapas de la bomba, la potencia del motor, la estructura de sellado y los materiales según la profundidad del pozo, la temperatura, caudal y características del fluido.
