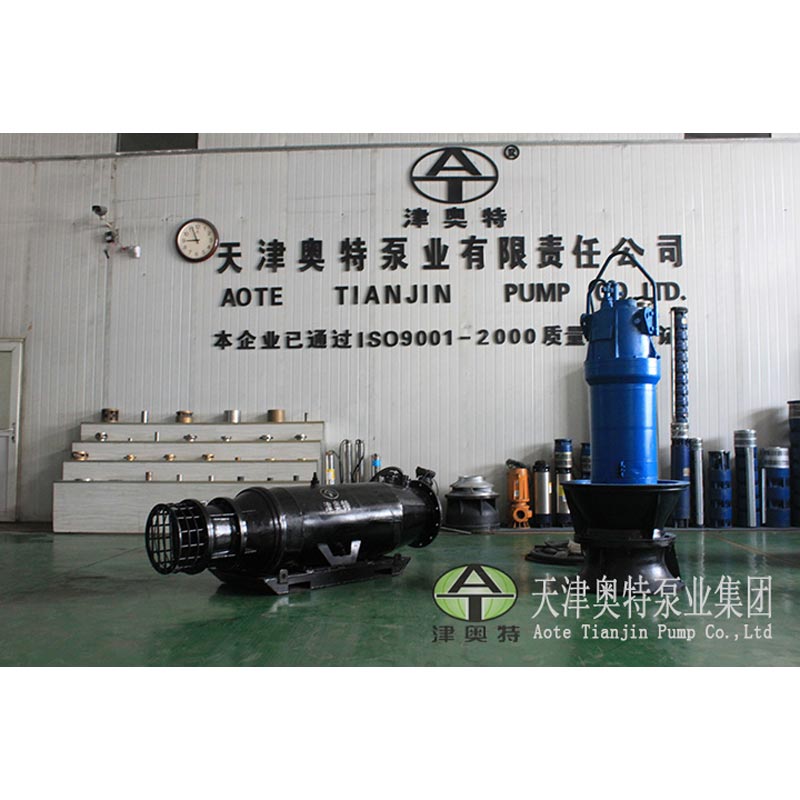

La bomba sumergible de flujo axial para riego está diseñada para aplicaciones de transferencia de agua de gran volumen que requieren alta capacidad de flujo y baja altura operativa.
Diseñada con una estructura de bomba y motor sumergible integrado, esta serie proporciona una solución práctica para sistemas de riego agrícola, estaciones de toma de agua de ríos, proyectos de drenaje de inundaciones y servicios municipales de agua. gestión instalaciones donde se requiere una transferencia de agua continua y confiable.
En comparación con los sistemas de bombas de flujo axial convencionales instalados en seco, el diseño sumergible simplifica la instalación, reduce los requisitos de construcción de la estación de bombeo y mejora la estabilidad operativa en entornos con fluctuaciones niveles de agua.
El motor está colocado encima de la sección de la bomba y la unidad completa funciona sumergida en agua.
Las principales características estructurales incluyen:
• Configuración integrada de bomba y motor
• Aspas del impulsor ajustables
• Motor sumergible completamente cerrado
• Sistema de sellado mecánico
• Sistema de protección de monitoreo automático
Visto desde el lado de entrada, el impulsor gira en sentido antihorario.
El diseño del impulsor ajustable permite que la bomba mantenga un rendimiento eficiente bajo diferentes condiciones operativas. condiciones, haciéndolo adecuado para aplicaciones con requisitos de flujo cambiantes.
Las bombas de flujo axial están diseñadas específicamente para aplicaciones donde es necesario mover una gran cantidad de agua con requisitos de presión relativamente bajos.
Las aplicaciones típicas incluyen:
• Canales de riego agrícola
• Sistemas de toma de agua de ríos
• Transferencia de agua del embalse
• Estaciones de bombeo para control de inundaciones
Las estaciones de bombeo tradicionales suelen requerir:
• Instalación de motor separada
• Amplias salas de equipos
• Trabajos de alineación complejos
La estructura sumergible integrada permite que la unidad de bomba funcione directamente bajo el agua, reduciendo la superficie requisitos de construcción y haciéndolo adecuado para lugares con espacio limitado.
Para proyectos de riego y control de inundaciones, los niveles de agua pueden cambiar significativamente.
El diseño del motor sumergible proporciona:
• Refrigeración efectiva del motor
• Reducción del ruido de funcionamiento
• Operación continua confiable
La elección del tipo de bomba correcto depende principalmente de los requisitos de flujo, las condiciones de carga y el entorno de aplicación.
| Serie | Tipo de bomba | Aplicaciones recomendadas |
| QZB | Bomba sumergible de flujo axial | Aplicaciones de transferencia de agua de alto flujo y baja altura |
| QHB | Bomba sumergible de flujo mixto | Aplicaciones de mayor altura con niveles de agua cambiantes |
Se requiere una transferencia de gran volumen de agua El cabezal de bombeo es relativamente bajo Se necesita una operación de riego o drenaje continuo.
Se requiere un mayor rendimiento del cabezal El nivel del agua cambia significativamente Se necesita una mejor adaptabilidad hidráulica
La serie QZB está disponible en varios tamaños para cumplir con los diferentes requisitos del proyecto.
Ejemplo: 700QZB-100
| Código | Descripción |
| 700 | Diámetro de salida de la bomba (mm) |
| QZB | Serie de bombas sumergibles de flujo axial |
| 100 | 1/10 de la velocidad específica de la bomba |
| Serie de modelos | Aplicación típica |
| Serie 350QZB | Pequeños proyectos de riego y trasvase de agua. |
| Serie 400QHB | Aplicaciones de flujo mixto de flujo medio |
| Serie 500QZB | Riego agrícola y trasvase de agua municipal |
| Serie 600QZB | Sistemas de riego industriales y grandes. |
| Serie 700QZB | Proyectos de drenaje y gestión del agua a gran escala. |
| Serie 800QZB | Aplicaciones de transferencia de agua de alta capacidad |
| Serie 900QZB | Grandes proyectos de ingeniería que requieren un alto rendimiento de flujo. |
350QZB-50, 350QZB-70, 350QZB-70(A), 350QZB-85, 350QZB-100, 350QZB-125,
400QHB-40, 400QHB-50,
500QZB-50, 500QZB-70, 500QZB-85, 500QZB-100, 500QZB-125, 500QZB-160,
500QHB-40, 500QHB-50,
600QZB-50, 600QZB-70, 600QZB-85, 600QZB-100, 600QZB-125,
600QHB-50, 600QHB-50A,
700QZB-50, 700QZB-70, 700QZB-85, 700QZB-100, 700QZB-125, 700QZB-160,
700QHB-50,
800QZB-50, 800QZB-70, 800QZB-100,
900QZB-85, etc.
Las bombas sumergibles de flujo axial QZB y QHB son ampliamente aplicables para su uso en instalaciones industriales y mineras. astilleros, sistemas urbanos de suministro y drenaje de agua, riego agrícola y suministro de agua a plantas de energía y drenaje sistemas.
La bomba sumergible de flujo axial QZB es adecuada para aplicaciones que requieren baja altura y altos caudales; el QHB La bomba sumergible de flujo mixto presenta alta eficiencia y excelente resistencia a la cavitación, lo que la hace adecuada para aplicaciones con fluctuaciones significativas en el nivel del agua y requisitos de altura relativamente altos.
Estos productos están diseñados para manejar agua cruda o aguas residuales ligeramente contaminadas, con una temperatura máxima del líquido. de 50°C, un rango de pH de 4 a 10, una proporción volumétrica de sólidos suspendidos inferior al 2% y una gravedad específica inferior a 1,2 × 10³ kg/m². El uso de estos productos es la solución más eficaz para la protección contra inundaciones de motores de centrales eléctricas en ribereño y áreas junto a lagos donde los niveles del agua fluctúan significativamente.
El motor de la Bomba Sumergible de Flujo Axial para Riego se encuentra ubicado encima de la bomba. El motor sumergible presenta un tipo seco. diseño con aislamiento Clase F, sellos mecánicos y auxiliares confiables, y está equipado con dispositivos de protección contra fugas y contra el aumento de temperatura en los devanados internos y los cojinetes.
Viene con un gabinete de control, lo que garantiza un funcionamiento seguro y confiable. La bomba es adecuada para una amplia gama de agua. cualidades y condiciones ambientales, cuenta con paletas de impulsor ajustables y opera en una amplia gama de condiciones de funcionamiento.
Visto desde la entrada, el impulsor gira en sentido antihorario.
Las bombas de flujo axial están diseñadas para caudales muy altos y condiciones de baja altura, mientras que las bombas de flujo mixto proporcionan mejor rendimiento cuando se requiere una mayor altura y condiciones de operación cambiantes.
Sí. La serie QZB es adecuada para transferir agua cruda de ríos, embalses y canales de riego cuando el el agua contiene partículas suspendidas limitadas.
La estructura sumergida integrada reduce los requisitos de instalación, mejora la refrigeración del motor, reduce el ruido y Permite una instalación flexible en lugares con espacio limitado.
Los clientes deben proporcionar:
Caudal requerido
Cabezal de bomba
Condiciones de la fuente de agua
Método de instalación
Requisitos de fuente de alimentación
Nuestros ingenieros pueden recomendar un modelo de bomba adecuado según las condiciones del proyecto.
